Aparato Electrónico De Corte De Rocas Según Astm D5607. Registrador De Datos No Incluido.

Description

El aparato Rock Shear Box fue desarrollado originalmente en el Imperial College de Londres por el profesor E. Hoek. Es un método sencillo y práctico para determinar la resistencia y estabilidad de taludes de rocas, tanto en campo como en laboratorio.

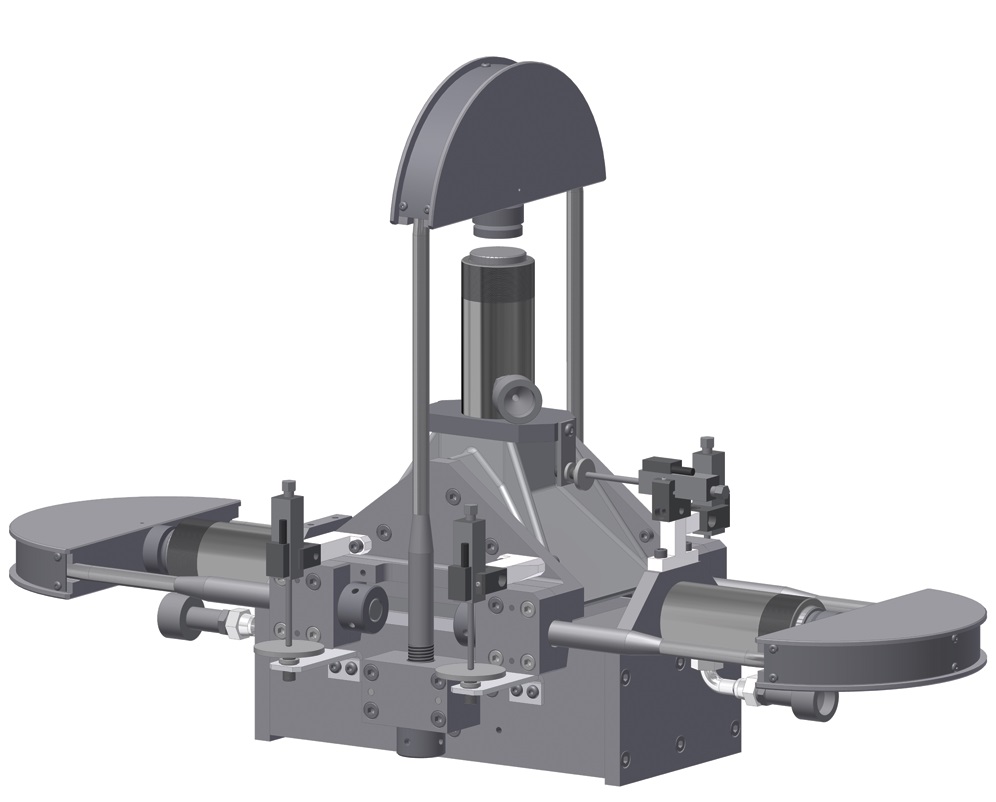

El aparato consta de una caja de corte diseñada para aceptar muestras de no más de 115 × 125 mm o, alternativamente, núcleos de hasta 102 mm de diámetro. La caja de corte consta de dos mitades, la superior conectada a dos arietes para una acción de corte reversible y la inferior conectada a un ariete para una aplicación de carga normal. Las cargas se registran mediante medidores de carga de tubo Bourdon o mediante transductores de presión (en este caso se necesita un registrador de datos externo).

El sistema de carga normal se completa con un mantenedor de presión de baja fricción ajustable para absorber los cambios de volumen de la muestra durante la acción de corte y garantizar una tensión vertical constante.

Características
Este aparato fue desarrollado originalmente en el Imperial College de Londres por el profesor E. Hoek. Es un método sencillo y práctico para determinar la resistencia y estabilidad de taludes de rocas, tanto en campo como en laboratorio. El aparato consta de una caja de corte diseñada para aceptar muestras de no más de 115 × 125 mm o, alternativamente, núcleos de hasta 102 mm de diámetro. La caja de corte consta de dos mitades, la superior conectada a dos arietes para una acción de corte reversible y la inferior conectada a un ariete para una aplicación de carga normal. Las cargas se registran mediante medidores de carga de tubo Bourdon o mediante transductores de presión (en este caso se necesita un registrador de datos externo).
El sistema de carga normal se completa con un mantenedor de presión de baja fricción ajustable para absorber los cambios de volumen de la muestra durante la acción de corte y garantizar una tensión vertical constante.

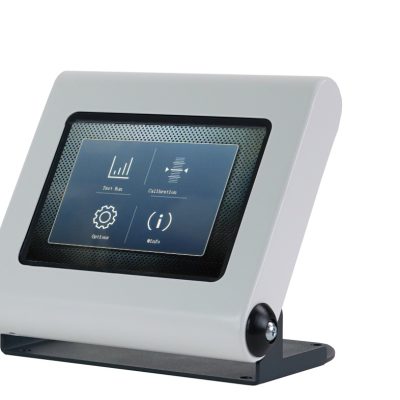

Modelo electrónico. Se suministra completo con; 5 transductores potenciométricos con recorrido de 25 mm (4 verticales y 1 horizontal); 2 formadores de moldes; 2 bombas manuales para carga lateral y vertical equipadas con manómetros Bourdon; 2 transductores de presión para la adquisición directa de los valores de carga. La bomba para carga vertical está equipada con un mantenedor de presión para asegurar una carga uniforme durante la prueba.Las lecturas de desplazamiento y carga se adquirirán mediante un registrador de datos adecuado que deberá añadirse como accesorio. Se pueden utilizar dos versiones para completar la configuración de prueba: modelo estándar con pantalla dedicada adecuada para uso en laboratorio o con modelo alimentado por batería para uso in situ.

Especificaciones
Máx. Capacidad de carga axial y de corte (para ambos modelos): 50 kN
Rango de manómetros (para ambos modelos): 50 kN x 1 kN
Lectura de desplazamiento (para modelo Básico): 5 medidores digitales 25×0,001 mm
Lectura de desplazamiento (para modelo electrónico): 5 transductores potenciométricos con recorrido de 25 mm
Máx. dimensiones de la muestra: hasta dia. 102 mm (para muestras de núcleo) y 115 mm x 125 mm (para muestras de prisma)
Dimensiones totales (solo marco de carga): 460x250x600 mm
Peso aproximado: 45 kg

Norma
Norma ASTM D5607
