Autoshear – Máquina De Ensayo De Corte Directo Y Residual Con Adquisición Automática De Datos Incorporada. 220-100 V / 50-60 Hz / 1 Ph.

Description

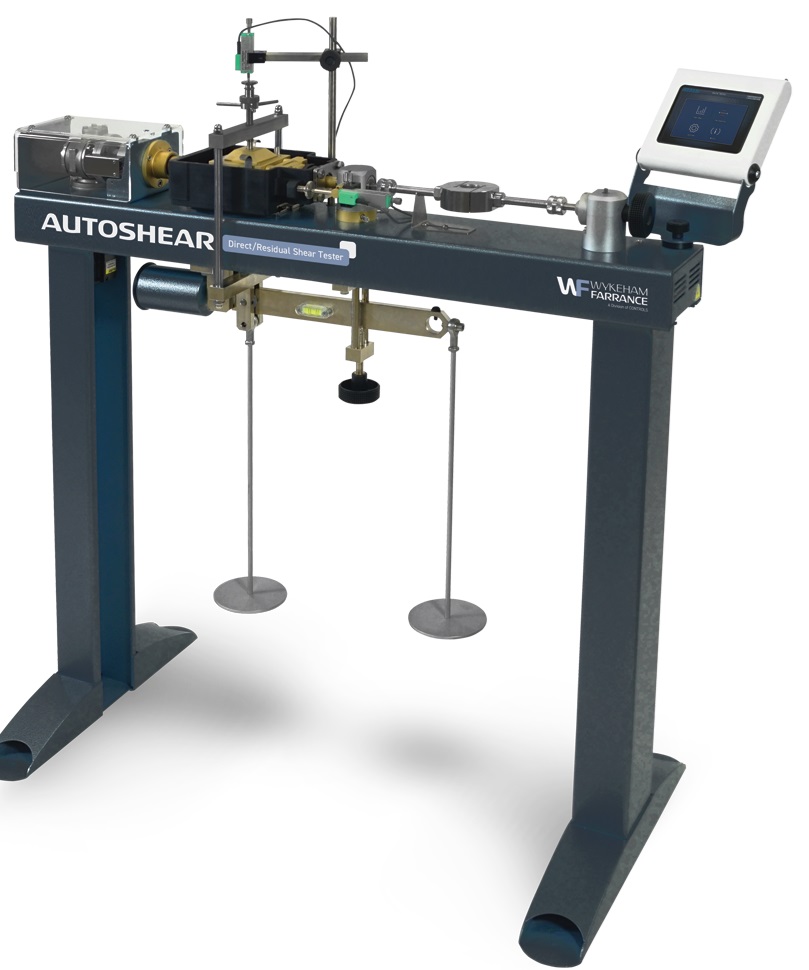

La Autoshear es una máquina automática para ensayos de corte directo/residual.
Incorpora un motor paso a paso de alta resolución equipado con un mecanismo de transferencia de carga de excelente precisión.
A través de la gran pantalla táctil a color de 6″, el usuario puede iniciar, pausar y detener la prueba,
seleccionar el modo de registro de datos, ver las lecturas y los diagramas durante la ejecución de la prueba y realizar la calibración de los transductores (célula de carga y dos transductores de desplazamiento).
La transmisión axial de la fuerza horizontal adopta una conexión recta a través de la caja de corte, el eje y la celda de carga.
Este diseño evita las imprecisiones en la medición de carga que ocurren con el diseño básico de «cuello de cisne» ampliamente utilizado.
Se ha adoptado un material tecnopolimérico de alta calidad para el transporte de la caja de corte, que ofrece una excelente resistencia a la corrosión, el desgaste y los productos químicos que a menudo se mezclan con las muestras de suelo.
Además, este carro polimérico es liviano y fácil de limpiar.
La carga vertical se aplica directamente a la muestra a través de un yugo de carga y un brazo de sujeción de pesos que amplifica 10 veces el valor aplicado.
La celda de carga y los transductores de desplazamiento, el peso y el conjunto de la caja de corte deben pedirse por separado
El anillo de carga y el indicador de cuadrante también son adecuados para el registro manual.
La configuración estándar completa está compuesta por:
-Corte automático
-Caja de corte
-Transductor de desplazamiento vertical
-Transductor de desplazamiento horizontal
-Célula de carga
-Juego de Pesas
-Plantilla para procesamiento de datos

Características
Interfaz de usuario Pantalla táctil a color de 6? para representación numérica y gráfica de las lecturas
Fuerza horizontal máxima: 5 kN
Fuerza vertical máxima: 5 kN, utilizando el dispositivo voladizo 10:1
Tres canales analógicos. Uno para celda de carga y dos para transductores de desplazamiento.
Resolución efectiva del canal: 131.000 puntos
Velocidad infinitamente variable de 0,00001 a 15,0000 mm/min
Caja de corte de cadena de carga de alta rigidez – cabezal de accionamiento – celda de carga
Compatible con cajas de corte de hasta 100 mm de diámetro o cuadradas.
Memoria USB para capacidad de almacenamiento ilimitada y salida de datos en formato TXT
Control de PC opcional a través del puerto LAN y software dedicado
Caja de corte robusta con carro tecnopolimérico, intocable por la corrosión
Velocidad y desplazamiento ajustables (hacia adelante y hacia atrás) para prueba de corte residual
Número de ciclos ajustable de 1 a 50
Registro de datos específico e independiente para las etapas de consolidación y fallo

Especificaciones técnicas:
-Fuerza cortante máxima : 5000 N
-Carga vertical máxima : 500 N o 5000 N utilizando el dispositivo de carga en voladizo 10:1 suministrado con la máquina
-Recorrido horizontal máximo : 23 mm
-Velocidad de prueba : de 0,00001 a 15,00000 mm/min
-Número máximo de ciclos de cizalla : 50
-Tipo y tamaño de muestra : hasta 100 mm cuadrados o redondos
-Dimensiones totales : 1040 x 530 x 1200 mm (largo x ancho x alto)
-Peso aprox : 60 kg
-Multivoltaje : Fuente de alimentación multifrecuencia 230 V, 50 Hz o 110 V, 60 Hz

Normas
AASHTO T236
Norma ASTM D3080
BS 1377:7
EN 17892-10
