Bomba De Presión De Baja Fricción Para Presión Lateral En Las Celdas Triaxiales

Description

El sistema de prueba semiautomático uniaxial y triaxial se utiliza para determinar el módulo elástico y las características de resistencia de muestras de roca, y se basa en una máquina de compresión automática WIDZARD AUTO para carga axial y una bomba operada manualmente para presión de confinamiento. Realiza pruebas uniaxiales o triaxiales bajo control de carga/esfuerzo (sin deformación).
Los 2 sistemas funcionan de forma independiente y la envolvente de falla se obtiene mediante una serie de pruebas individuales (de una sola etapa) con ajuste manual de la carga axial y aplicación manual de la presión de confinamiento en diferentes niveles.
La configuración semiautomática para determinar el módulo elástico y las características de resistencia de muestras de roca se basa en una máquina de compresión automática para carga axial y una bomba operada manualmente para presión de confinamiento. Realiza pruebas uniaxiales o triaxiales bajo control de carga/esfuerzo (sin deformación).
Los 2 sistemas funcionan de forma independiente y la envolvente de falla se obtiene mediante una serie de pruebas individuales (de una sola etapa) con ajuste manual de la carga axial y aplicación manual de la presión de confinamiento en diferentes niveles. Nota: Para conocer una configuración típica de un sistema de prueba triaxial semiautomático, consulte las Guías del comprador.
PROCEDIMIENTO DE PRUEBA:
las tensiones axiales y de confinamiento se aumentan independientemente de forma isotrópica hasta un nivel definido: la carga axial se controla mediante una válvula proporcional especial con presión compensada; la presión de confinamiento es controlada por la bomba manual con mantenedor de presión;
la presión de la celda se mantiene constante y la válvula proporcional de presión compensada aumenta constantemente la tensión axial hasta que falla la muestra (una etapa);
El procedimiento anterior se repite N veces utilizando muestras nuevas a varios niveles de presión de confinamiento. Combinando estos resultados es posible trazar la envolvente de falla con N puntos usando la hoja de cálculo MS Excel dedicada.
Los valores de deformación se adquieren mediante el registrador de datos Datalog 8.
istema de presión lateral

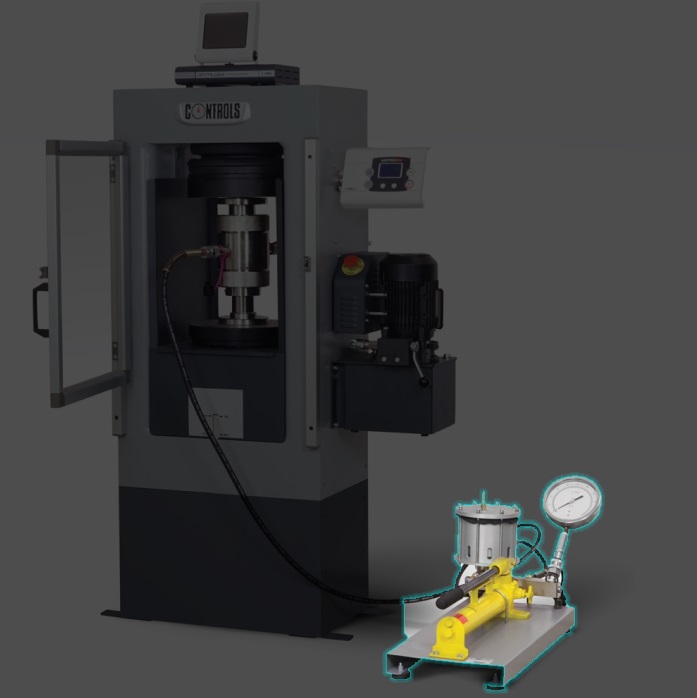

El mantenedor de presión manual de baja fricción 32-D0558 se utiliza para mantener constante la presión lateral deseada en las celdas triaxiales de Hoek. La unidad consta de una bomba manual conectada a un depósito de aceite especial, un manómetro de precisión, un mantenedor de presión y una manguera flexible de 3 m de largo con un acoplamiento de liberación rápida de 90°.

Presión máxima de trabajo: 40 MPa
Peso aproximado: 15 kg

NORMA
Norma ASTM D2664
Norma ASTM D2938
Norma ASTM D3148
Norma ASTM D5407
Norma ASTM D7012
EN 14580
ES 1926
