Dispositivo Automático Vicat

Description

El fenómeno del fraguado del cemento comprende la evolución de las propiedades mecánicas de la pasta al inicio del proceso de endurecimiento, resultante de un proceso de hidratación química. Es un fenómeno definido artificialmente como el momento en el que la pasta adquiere una determinada consistencia que la hace inadecuada para trabajos de manipulación. Este concepto se extiende tanto a morteros como a hormigones.
En el proceso de hidratación, los granos de cemento, que inicialmente se encuentran en suspensión, se fusionan entre sí, dando lugar a la construcción de un esqueleto sólido, responsable de la estabilidad de la estructura general. La hidratación continua conduce al endurecimiento, responsable de la adquisición permanente de las cualidades mecánicas características del producto terminado.
Después de un cierto tiempo después de mezclar, cuando el proceso de fraguado alcanza una determinada etapa, la pasta ya no es trabajable y no se puede volver a mezclar. Este intervalo de tiempo es el período disponible para las operaciones de manipulación de morteros y hormigones, tras el cual estos materiales deben permanecer en reposo, en su posición definida, para permitir que se desarrolle el endurecimiento.

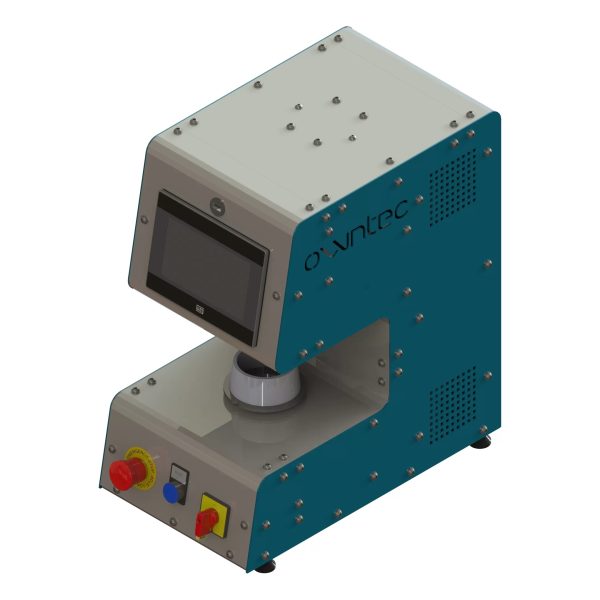

El equipo MC 10 – Dispositivo automático Vicat tiene las funciones de determinar la consistencia normal y el tiempo de inicio y finalización del fraguado de la pasta de cemento. Para ello, una sonda y una aguja estandarizadas penetran muestras de pasta de cemento de diferentes tamaños (definidos según normas), midiendo el alcance de esta penetración. Las pruebas se realizan en varios puntos de la muestra y en intervalos de tiempo predeterminados, según el estándar considerado para la prueba.

CARACTERISTICAS
El equipo consta de una estructura de acero con pintura anticorrosión. Dispone de pies regulables para asegurar la nivelación durante las pruebas. Cuenta con un plato giratorio que permite el correcto posicionamiento de la muestra, teniendo en cuenta la sonda utilizada y la naturaleza de la prueba a realizar. La prueba se programa a través de una Interfaz Hombre-Máquina (HMI), con un software específico, que se encuentra en la parte superior del equipo.
La sonda es accionada por un sistema que le permite caer en caída libre, desde una altura conocida, sobre la muestra. El movimiento del plato giratorio sobre el que se posiciona la muestra se realiza mediante dos motores paso a paso, lo que garantiza una alta precisión y repetibilidad en el posicionamiento. También permite que la placa giratoria gire en formato de espiral, asegurando que la prueba nunca se realice en el mismo punto. El software permite configurar intervalos de tiempo para cada etapa de la prueba, dándole al operador un mayor control sobre la prueba y parametrizando la prueba de acuerdo con la experiencia con el material que se está probando.
Los resultados de las pruebas se registran automáticamente y se pueden ver en la pantalla HMI. Los datos se almacenan en un formato de archivo compatible con una hoja de cálculo en un soporte (pendrive) para su posterior uso en análisis más detallados.
El equipo MC 10 – Dispositivo Automático Vicat cuenta con:

• Dimensiones: 285 mm x 535 mm x 545 mm (ancho x profundidad x alto);
• Peso: 30 kg
• Tensión 220 V y corriente 1 A;
• HMI 7”;
• Rango de tiempo configurable entre 1 y 100 min;
• Normas relacionadas: NBR 16606 y NBR 16607.

Los siguientes accesorios vienen con el dispositivo:

• Molde de tronco cónico;
• Ø85 x Ø75 x 40 mm;
• Manejador de la aguja de penetración;
• Peso auxiliar;
• Sonda para determinar la consistencia;
• Manual.

APLICACIONES
El equipo MC 10 – Dispositivo Vicat, permite realizar las siguientes pruebas:

1. Determinación de la consistencia normal de la pasta de cemento;
2. Determinación del tiempo para que la pasta de cemento comience a fraguar;
3. Determinación del tiempo de finalización del fraguado de la pasta de cemento.
