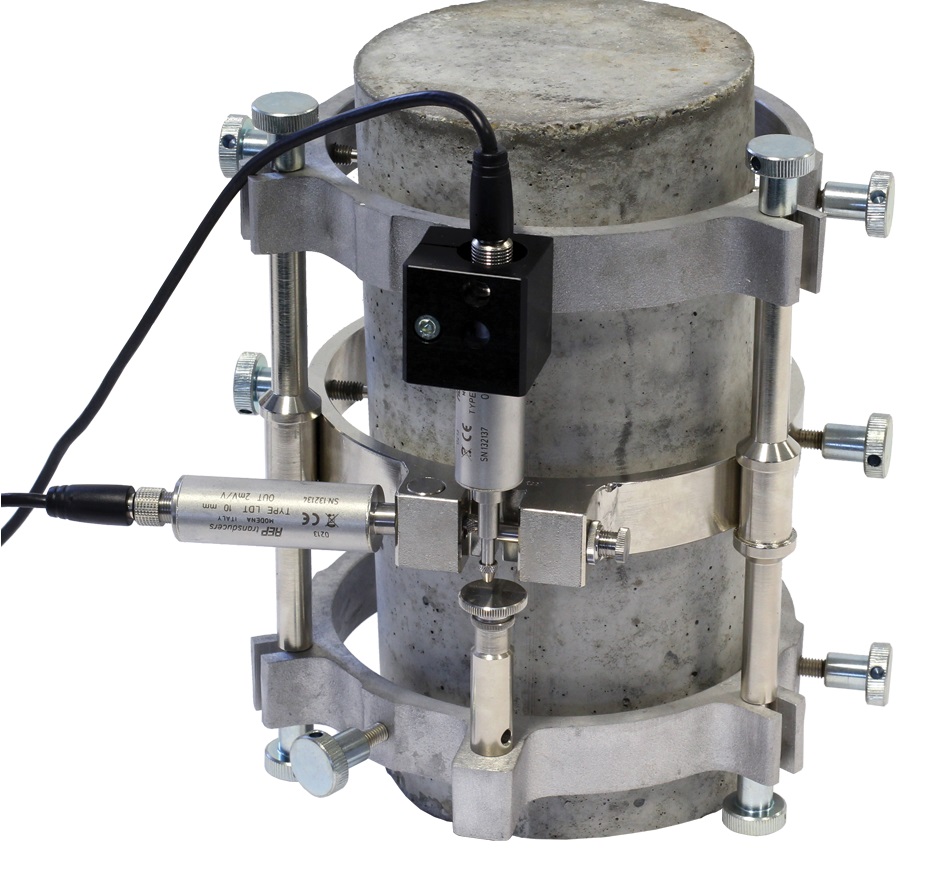

Dispositivo De Compresión Axial Para Cilindro De Diámetro 150X300 mm Completo Con Dos Transductores De Desplazamiento Ldt De Alta Precisión Y Recorrid

Description

El compresómetro/extensómetro para módulo de elasticidad estático y relación de Poisson, según lo definido por ASTM C469, es un dispositivo para medir la deformación longitudinal y la deformación diametral correspondiente de diámetro. 150 x 300 mm (6?x12?). Cilindros o núcleo de hormigón de 100 x 200 mm (4×8?), sometidos a carga axial. Funciona midiendo el desplazamiento relativo de los puntos de referencia en la superficie del cilindro.

Los modelos disponibles son:

55-C0221/D equipado con dos manómetros digitales de 25×0,001 mm.
55-C0221/E y 55-C0221/F equipados con dos transductores de desplazamiento de alta precisión tipo LDT, 0,001 mm x 10 mm.
Los modelos equipados con transductores de desplazamiento se pueden conectar a un registrador de datos adecuado o directamente a nuestras consolas de control automático (como MCC o Automax Ultimate) que pueden proporcionar carga cíclica y determinación automática del módulo de elasticidad.

El registrador de datos como, por ejemplo, nuestro modo 82-P9008, se puede utilizar con probadores de compresión para medir la deformación axial cuando no es obligatorio realizar ciclos de carga/descarga, sino sólo rampas de carga. En este caso, uno de los canales del registrador de datos debe usarse para la señal de carga proveniente de un transductor de presión adicional con conector de 3 vías instalado en el medidor de compresión. Póngase en contacto con nuestros técnicos para obtener información y servicio completos.

CARACTERISTICAS

• Ideal para medición de deformación axial y extensión diametral.
• Adecuado para cilindros de diámetro 150×300 mm (6?x12?) y diámetro 100×200 mm (4?x8?).
• Aplicación fácil y rápida a la muestra.
• Están disponibles dos tipos diferentes de sistemas de medición: relojes comparadores digitales o transductores de desplazamiento de alta precisión tipo LDT.

NOTA:

• el modelo equipado con transductores de desplazamiento se puede conectar a nuestras unidades de lectura y control AUTOMAX Ultimate y MCC o a nuestro registrador de datos multicanal;
• el modelo equipado con relojes comparadores digitales puede descargar las lecturas a una PC con un cable específico (ver accesorios).

ESPECIFICACIONES

55-C0221/D
Recorrido del comparador: 25,4 x 0,001 mm
Longitud del calibre axial: 150 mm
Muestras: cilindros de diámetro 150 x 300 mm, 6?x12?, 160 mm x 320 mm

55-C0221/E
Recorrido de los transductores de desplazamiento: 10 mm
Longitud del calibre axial: 150 mm
Muestras: cilindros de diámetro 150 x 300 mm, 6 ? x 12 ?, 160 mm x 320 mm

55-C0221/F
Recorrido de los transductores de desplazamiento: 10 mm
Longitud del calibre axial: 100 mm
Muestra: cilindros de diámetro 100 x 200 mm, 4 ? x 8 ?

NORMAS
ASTM C469
