Máquina Automática De Ensayos De Compresión Con Estructura De Dos Columnas Y Travesaño Regulable – Capacidad De Carga: 100 Kn – Juego Entre Columnas:

Description

Máquina automática de ensayos de compresión UNIFRAME con estructura de dos columnas y travesaño regulable – Capacidad de carga: 100 kN – Juego entre columnas: 456 mm. 230V/50-60HZ/1Ph
Características Principales
Marco de carga digital automático independiente
Máquina universal adecuada para una amplia gama de pruebas
Control de carga/velocidad de circuito cerrado
Detección automática de fallas
Adquisición de datos a bordo de cuatro canales
Facilidad de calibración de transductor integrado
Velocidad infinitamente variable de 0,05 a 51 mm/min
Gran pantalla táctil para ver gráficos en tiempo real y datos de prueba
Instalación de control automático de prueba CBR y Marshall
Dispositivos de límite de viaje ajustables
Las funciones de aproximación y retorno rápidos garantizan un ahorro de tiempo de prueba
Botón de parada de emergencia CE
Especificaciones técnicas
Descarga de datos: utilizando el puerto LAN (formato ASCII, TXT o Controls)
Resolución: 132000 divisiones
Frecuencia de muestreo: 40 muestras/s
Memoria: Gran capacidad de almacenamiento de datos en memoria USB
máx. límite de carga (kN): 100
Velocidad mínima de prueba (mm/min):0.05
máx. velocidad de prueba (mm/min):51
Tipo de control: Tasa de desplazamiento del travesaño + retroalimentación del transductor externo y tasa de carga/esfuerzo
Velocidad de aproximación rápida (mm/min): 40
Potencia nominal (W): 250
máx. recorrido del pistón (mm): 100
Pantalla táctil mm: 240×128
Puerto de descarga de datos: Y
máx. tramo vertical (mm):1040
Luz horizontal (mm): 456
Dimensiones totales (ancho x profundidad x alto) (mm): 600x520x1830
Peso aproximado. (kg): 165

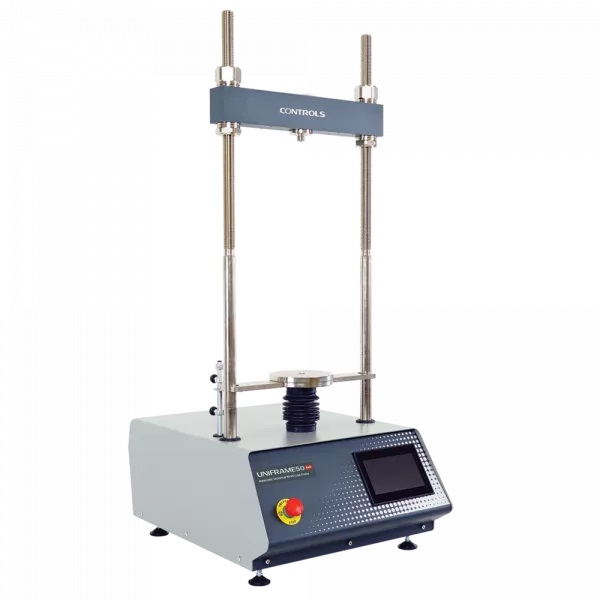

Este modelo presenta un marco de dos columnas robusto y compacto que está equipado con un travesaño superior que se puede ajustar a varias alturas según los accesorios a utilizar. El gato es accionado por un motor de CC controlado por el microprocesador.
El gato de carga, el motor de CC y los controles están alojados en un gabinete ergonómico. El control de circuito cerrado garantiza una ejecución de prueba confiable tanto con aplicaciones de desplazamiento como de carga. No se requiere un transductor externo para la medición del desplazamiento. La falla de la muestra se detecta automáticamente y detiene la prueba. Alternativamente, esta característica se puede desactivar y en su lugar se puede establecer un límite de viaje o de tiempo.
Este modelo está equipado con finales de carrera regulables, montados en una columna. un volante se utiliza para mover manualmente la platina durante el procedimiento de calibración para que la carga se pueda mantener constante con buena precisión. Esta facilidad se puede utilizar para la calibración de cualquier celda de carga presente en el laboratorio y no solo para la que se suministra con la máquina.
La interfaz de usuario del software permite la configuración de los límites de velocidad/carga y desplazamiento/carga, la descarga del formato de datos y la configuración de gráficos, y el almacenamiento de procedimientos de prueba preestablecidos (se pueden guardar hasta 10 perfiles en la memoria interna de la máquina).
El firmware permite realizar hasta cuatro calibraciones de transductores (dos celdas de carga y dos transductores lineales potenciométricos), guardando datos a bordo. Un gráfico de prueba en tiempo real y los datos del transductor se muestran en la pantalla táctil.
El panel frontal está equipado con un botón de emergencia para detener rápidamente la máquina. Los datos de prueba se pueden almacenar en una memoria USB o descargar a través del puerto de comunicación LAN en formato Controls, txt o ASCII.
Normas:
ASTM D1559
ASTM D5581
ASHTO T245
EN 12697-12
EN 12697-23
EN 12697-34
ASTM D6927
AASHTO T283
ASTM D6931
