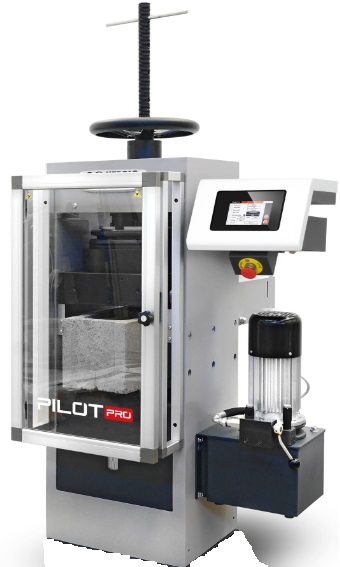

Máquina De Compresión Automática , 3000 Kn De Capacidad, Para Ensayos De Bloques Según Astm C140 Y Cilindros De Hasta 6″ X 12″ (150X300mm) Según Astm C39 Y Aashto T-22. 230V/50-60Hz/1Ph

Description

PILOT PRO presenta nuevas características y capacidades que revolucionarán las operaciones de cualquier laboratorio de pruebas de calidad de construcción progresiva.

Con LinkLAB, el paquete de conectividad de laboratorio patentado de CONTROLS, es posible tomar entradas de sistemas y dispositivos de medición auxiliares para que pueda administrar todos sus datos de prueba en línea, de forma automática, sin riesgo de errores de transposición.

Las máquinas constan de:

Marco

Construcción rígida de acero soldado.
Asiento esférico Premium Heavy Duty y platos rectangulares de 310x410x90 mm (12,2”x16,1”x3,5”) para ensayos de bloques según ASTM C140 y ASTM C1314.
Platos de compresión

Platos rectangulares de 310 x 410 x 90 mm (12,2”x16,1”x3,5”) para ensayos de bloques según ASTM C140 y ASTM C1314.
Certificado trazable de dureza superficial disponible a pedido.

PILOT PRO, Sistema automático de potencia y control

Características de seguridad
Válvula de presión máxima para evitar sobrecarga de la máquina; interruptor de límite de carrera del pistón; botón de parada de emergencia; puerta frontal y protección trasera transparente contra fragmentos. Puerta frontal rígida como opción.

Sistema de control y potencia de hormigón inteligente, automático y conectado para pruebas de fallos estándar.

PILOT PRO es la mejor opción para que los laboratorios de control de calidad realicen un alto rendimiento de pruebas de fallas de rutina, incluidas pruebas de compresión, flexión y tracción indirecta.

Gran aumento en eficiencia y eliminación de errores: LinK-LAB: solución de estación de pruebas integrada para una conexión perfecta y entradas de datos desde muchos dispositivos auxiliares para medición dimensional, peso, código de barras, etc.
Multiusos : se puede utilizar para probar bloques según ASTM C140 y cilindros según ASTM C39.
Altamente preciso y ahorro de energía: nuestra tecnología de motor de CC ofrece de manera silenciosa y eficiente un control de carga súper preciso tanto a baja velocidad como con cargas bajas.
Operación intuitiva, rápida y sencilla: El sistema de control integrado cuenta con una pantalla gráfica a color intuitiva de 7”, que funciona como una tableta o un teléfono inteligente y hace que PILOT PRO sea rápido y sencillo de operar.
Cumplimiento de normas: tranquilidad: el hardware y el firmware cumplen totalmente con las principales normas internacionales de pruebas de hormigón, incluidas ASTM C39 y EN 12390-3.
Funcionalidad multilingüe: el sistema está disponible en varios idiomas y es totalmente compatible con caracteres no latinos como chino, cirílico (y más).

Firmware

Ejecución de ensayos de compresión, flexión, tracción indirecta, ACV en modo automático con velocidad de carga controlada por un sistema PID de lazo cerrado
Ejecución de rampas de carga con posibilidad de aumentar o disminuir manualmente la velocidad de prueba durante la prueba.
El comando de pausa para mantener una carga constante se puede habilitar en un valor preestablecido antes de la prueba o según sea necesario durante la prueba.
Visualización simultánea de carga, carga específica, tasa de carga real, gráfico de carga/tiempo
Guardado del tipo de fallo de la muestra (según EN o ASTM) en los resultados de la prueba
Descargar datos a impresora interna (opcional) o a PC a través del puerto RS 232 o memoria USB
Comunicación PC/red vía Ethernet
Linealización multicoeficiente de la curva de calibración para una mejor precisión en cargas bajas, evitando así el uso de un segundo transductor de presión.
Función de registro de hasta 9 perfiles de prueba para cada canal, incluidos: tipo de prueba (por ejemplo, compresión, flexión, tracción indirecta), tamaño y forma de la muestra, tasa de carga, estándar de prueba y otra información general. Cada uno de los perfiles de prueba registrados se puede recuperar automáticamente para ahorrar tiempo
Algoritmo PID mejorado y selección de múltiples PID. Se pueden ajustar hasta 3 configuraciones PID diferentes para una variedad de materiales (por ejemplo, cilindros con almohadillas de neopreno, muestras de baja resistencia) y métodos de prueba (por ejemplo, ACV, flexión, tracción indirecta).
Compatible con el nuevo software Datamanager, diseñado para laboratorios de pruebas de materiales de construcción, para adquisición, visualización y gestión de datos en tiempo real.
Integración de dispositivos periféricos con Link-LAB
Procedimiento automático de verificación de la medición de carga, mediante la conexión de celdas de carga adecuadas y nuestra unidad de lectura digital a la PC
Selección de idioma (incluido cirílico y chino)
Selección de unidad (kN, tonelada, lbf)
Puerto USB para actualización de firmware y copia de seguridad segura de los datos de configuración originales (PID, calibración, etc.), en caso de pérdida y/o corrupción de datos. La restauración de la máquina a los valores de fábrica es sencilla, sin necesidad de asistencia técnica.

Hidráulica

Bomba de dos etapas: la bomba centrífuga de baja presión para una aproximación rápida cambia automáticamente a la bomba radial de múltiples pistones de alta presión para la carga.
Motor de corriente continua, 720 W, 50-60 Hz
Presión máxima de trabajo 700 bar
Válvula de carga/descarga
Válvula de selección de segundo/tercer marco disponible como opción

Hardware

524.000 puntos de canales analógicos de alta resolución y estabilidad
3 canales para sensores de carga
Frecuencia de control 250 Hz
Frecuencia de muestreo 250 Hz
Pantalla gráfica táctil con detección capacitiva, basada en íconos, de 5,1”, 800 x 480 píxeles y 16 millones de colores
Capacidad de almacenamiento ilimitada para datos de prueba en tarjeta SD interna de 16 GB
Puerto USB para almacenar datos de prueba en una memoria USB externa y para actualizar el firmware
Puerto Ethernet para comunicación PC/Internet/red
Impresora gráfica integrada opcional que incluye gráfico de tiempo de carga
Puerto RS 232 para descarga de datos en formato ASCII

Capacidad kN (lbf): 3000 (660.000)
Máxima luz natural vertical, mm* (pulgadas): 260 (10,2”); 410 (16,1?)
Luz natural horizontal, mm (pulgadas): 370 (14,6”)
Recorrido máximo del pistón*, mm (pulgadas): 50 (2?)
Dimensiones de la platina, mm (pulgadas): 310 x 410 x 90 mm (12,2” x 16,1” x 3,5”)
Dureza de la superficie de la platina: 55,5 HRc (600 CV)
Dimensiones generales, mm: 800x520x1760
Peso aproximado, kg: 980

Normas:
AASHTO T22
Norma ASTM C140
ASTM C39
