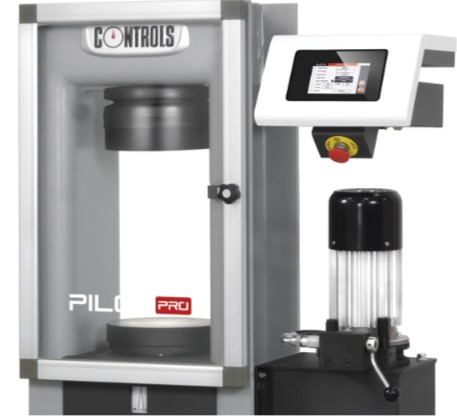

Máquina De Compresión Automática Pilot Pro Auto Compact Line, Capacidad 2000 Kn Para Bloques, Cubos Hasta 200 mm Y Cilindros Hasta Diámetro 160 X 320 mm – 230V, 50 Hz, 1 Ph.

Description

PILOT PRO COMPACT-Line máquina de compresión automática de 2000 kN de capacidad
Para bloques y cilindros de hasta 160 x 320 mm y cubos de hasta 200 mm.

Estructura de alta rigidez con 4 columnas soldadas
Platinas de compresión de 310 mm x 510 mm
Sistema de control automático PILOT PRO
Control en bucle cerrado PID de la tasa de carga
Alta frecuencia de control y muestreo de datos: 250 Hz
Motor de corriente continua de imán permanente de velocidad variable para un rendimiento superior en tasas de carga bajas y valores de carga bajos
Pantalla gráfica táctil capacitiva de 7″ 800 x 480 píxeles con 16 millones de colores y sistema basado en íconos
Puerto serie RS232 para transmisión de datos [incluyendo valores de carga/tiempo para gráficos] en formato ASCII
Puerto USB para exportación de almacenamiento de datos a PC y actualización de firmware
Puerto Ethernet para comunicación con PC/Internet/red
Impresora integrada disponible a pedido
Memoria interna permanente de 8 GB en tarjeta SD
Canales de alta resolución/estabilidad con 524000 puntos
Distancia entre platinas: horizontal 350 mm, vertical 370 mm
Recorrido del pistón de 50 mm
Interruptor de límite que previene el sobreviaje del pistón
Válvula de selección para segundo/tercer marco disponible como opción
Precisión de medición de carga: clase 1 según EN 12390-4, clase A según ASTM E74 desde el 10% de la escala completa. Calibración especial desde el 1% de la escala completa disponible a pedido
Se suministra completo con certificado de calibración rastreable para la precisión de la medición de carga
Puerta rígida frontal y pedestal disponibles a pedido
230V/50-60Hz/1F

PILOT PRO presenta nuevas características y capacidades que revolucionarán las operaciones de cualquier laboratorio de pruebas de calidad de construcción progresiva.

Con LinkLAB, el paquete de conectividad de laboratorio patentado de CONTROLS, es posible recibir información de sistemas y dispositivos de medición auxiliares para que pueda administrar todos sus datos de prueba en línea, de forma automática, sin riesgo de errores de transposición. Las máquinas constan de:

Bastidor
Construcción rígida de acero soldado. Asiento esférico ASTM que permite una alineación libre en el contacto inicial con la muestra. Está diseñado de acuerdo estricto con las normas para ensayar muestras de 4” y 6” de diámetro.

Platos de compresión
Ver tabla. Certificado trazable de dureza superficial disponible a pedido.

PILOT PRO, Sistema automático de potencia y control
Ver especificaciones técnicas.

Características de seguridad

Válvula de presión máxima para evitar sobrecarga de la máquina; interruptor de límite de carrera del pistón
Botón de parada de emergencia
Protector de fragmentos flexible transparente delantero y trasero.

Sistema de control y potencia de hormigón inteligente, automático y conectado para pruebas de fallos estándar.

PILOT PRO es la mejor opción para que los laboratorios de control de calidad realicen un alto rendimiento de pruebas de fallas de rutina, incluidas pruebas de compresión, flexión y tracción indirecta.

Gran aumento en eficiencia y eliminación de errores: LinK-LAB: solución de estación de pruebas integrada para una conexión perfecta y entradas de datos desde muchos dispositivos auxiliares para medición dimensional, peso, código de barras, etc.
Automático – ahorro de tiempo: la automatización del ciclo de prueba maximiza la productividad y garantiza que las pruebas se realicen con precisión de acuerdo con los métodos preestablecidos, eliminando las variables del operador.
Altamente preciso y ahorro de energía: nuestra tecnología de motor de CC ofrece de manera silenciosa y eficiente un control de carga súper preciso tanto a baja velocidad como con cargas bajas.
Operación intuitiva, rápida y sencilla: El sistema de control integrado cuenta con una pantalla gráfica a color intuitiva de 7”, que funciona como una tableta o un teléfono inteligente y hace que PILOT PRO sea rápido y sencillo de operar.
Cumplimiento de normas: tranquilidad: el hardware y el firmware cumplen totalmente con las principales normas internacionales de pruebas de hormigón, incluidas ASTM C39 y EN 12390-3.
Funcionalidad multilingüe: el sistema está disponible en varios idiomas y es totalmente compatible con caracteres no latinos como chino, cirílico (y más).

Firmware

Ejecución de ensayos de compresión, flexión, tracción indirecta, ACV en modo automático con velocidad de carga controlada por un sistema PID de lazo cerrado
Ejecución de rampas de carga con posibilidad de aumentar o disminuir manualmente la velocidad de prueba durante la prueba.
El comando de pausa para mantener una carga constante se puede habilitar en un valor preestablecido antes de la prueba o según sea necesario durante la prueba.
Visualización simultánea de carga, carga específica, tasa de carga real, gráfico de carga/tiempo
Guardado del tipo de fallo de la muestra (según EN o ASTM) en los resultados de la prueba
Descargar datos a impresora interna (opcional) o a PC a través del puerto RS 232 o memoria USB
Comunicación PC/red vía Ethernet
Linealización multicoeficiente de la curva de calibración para una mejor precisión en cargas bajas, evitando así el uso de un segundo transductor de presión.
Función de registro de hasta 9 perfiles de prueba para cada canal, incluidos: tipo de prueba (por ejemplo, compresión, flexión, tracción indirecta), tamaño y forma de la muestra, tasa de carga, estándar de prueba y otra información general. Cada uno de los perfiles de prueba registrados se puede recuperar automáticamente para ahorrar tiempo
Algoritmo PID mejorado y selección de múltiples PID. Se pueden ajustar hasta 3 configuraciones PID diferentes para una variedad de materiales (por ejemplo, cilindros con almohadillas de neopreno, muestras de baja resistencia) y métodos de prueba (por ejemplo, ACV, flexión, tracción indirecta).
Compatible con el nuevo software Datamanager, diseñado para laboratorios de pruebas de materiales de construcción, para adquisición, visualización y gestión de datos en tiempo real.
Integración de dispositivos periféricos con Link-LAB
Procedimiento automático de verificación de la medición de carga, mediante la conexión de celdas de carga adecuadas y nuestra unidad de lectura digital a la PC
Selección de idioma (incluido cirílico y chino)
Selección de unidad (kN, tonelada, lbf)
Puerto USB para actualización de firmware y copia de seguridad segura de los datos de configuración originales (PID, calibración, etc.), en caso de pérdida y/o corrupción de datos. La restauración de la máquina a los valores de fábrica es sencilla, sin necesidad de asistencia técnica.

Hidráulica

Bomba de dos etapas: la bomba centrífuga de baja presión para una aproximación rápida cambia automáticamente a la bomba radial de múltiples pistones de alta presión para la carga.
Motor de corriente continua, 720 W, 50-60 Hz
Presión máxima de trabajo 700 bar
Válvula de carga/descarga
Válvula de selección de segundo/tercer marco disponible como opción

Hardware

524.000 puntos de canales analógicos de alta resolución y estabilidad
3 canales para sensores de carga
Frecuencia de control 250 Hz
Frecuencia de muestreo 250 Hz
Pantalla gráfica táctil con detección capacitiva basada en íconos, de 5,1”, 800 x 480 píxeles y 16 millones de colores
Capacidad de almacenamiento ilimitada para datos de prueba en tarjeta SD interna de 16 GB
Puerto USB para almacenar datos de prueba en una memoria USB externa y para actualizar el firmware
Puerto Ethernet para comunicación PC/Internet/red
Impresora gráfica integrada opcional que incluye gráfico de tiempo de carga
Puerto RS 232 para descarga de datos en formato ASCII
