Máquina Utm Electromecánica Automática De 250 Kn Diseñada Para Realizar Los Siguientes Ensayos: – Compresión, Flexión, Resistencia A La Tracción Indir

Description

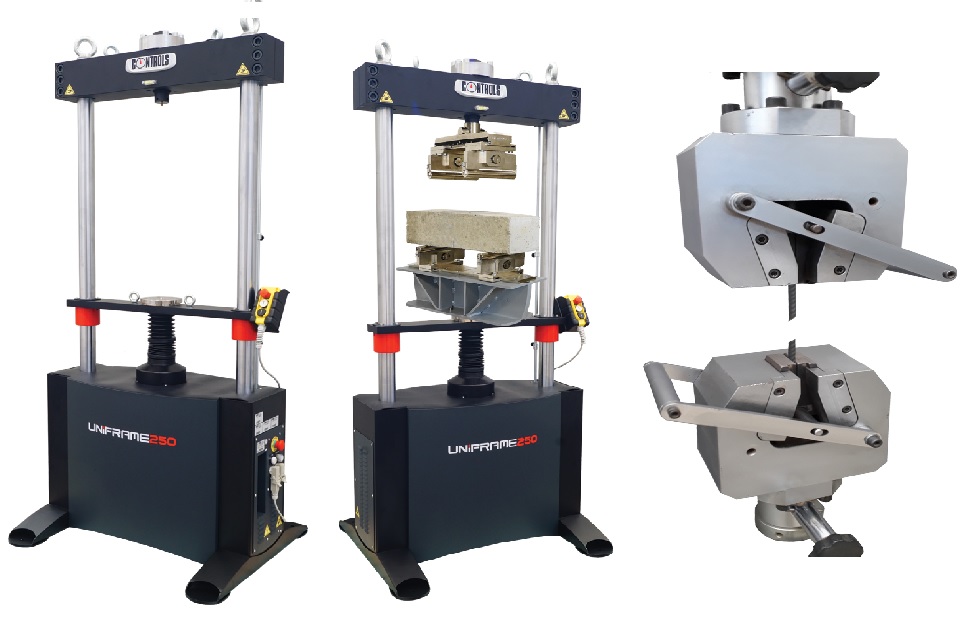

La máquina se compone esencialmente de un robusto bastidor de dos columnas de alta rigidez (200 kN/mm) con una cruceta superior, preajustada de fábrica a la altura deseada, y de una cruceta inferior móvil bidireccional ajustable por el usuario mediante el pulsador específico. o mediante el software del PC.

La máquina cuenta con un avanzado sistema de control PID de circuito cerrado que garantiza un tiempo de reacción muy rápido y un control de prueba extremadamente preciso, particularmente importante para pruebas críticas, como aquellas en muestras de FRC y FRP. La tensión se mide mediante una célula de carga incorporada en la cruceta superior y el desplazamiento mediante un codificador de alta resolución con 0,1 micras de resolución.
La máquina está equipada con dos finales de carrera que funcionan a pleno recorrido superior e inferior y dos finales de carrera adicionales regulables por el cliente en la posición deseada, según el accesorio específico utilizado. Se utiliza un botón remoto para posicionar rápidamente la cruceta inferior.
La máquina se suministra completa con:
PC todo en uno de altas especificaciones
Célula de carga de 250 kN de capacidad. Se pueden conectar hasta otras tres celdas de menor capacidad para ensayos sobre materiales de baja resistencia (para uso no simultáneo)
Adaptadores para conectar accesorios principales.
DATAMANAGER Software para ensayos de compresión y flexión

CARACTERÍSTICAS
Máquina de ensayo electromecánica universal, controlada por PC
Carga máxima de 250 kN en compresión, 150 kN en modo de tracción
Celda de carga de alta precisión, con hasta otras tres celdas de menor capacidad que se pueden conectar para ensayos en materiales de baja resistencia.
Sistema avanzado de control de circuito cerrado para mejorar la estabilidad y producir un rendimiento confiable
Amplia gama de aplicaciones de prueba que incluyen pruebas de compresión, tensión, flexión, división y pruebas cíclicas en diferentes materiales de construcción para garantizar la máxima versatilidad.
A pesar del gran espacio de prueba, el marco garantiza una rigidez muy alta (200 kN/mm), lo que lo hace ideal para pruebas de hormigón reforzado con fibra.
Tiempo de reacción muy rápido y regulación de carga precisa, esenciales para las pruebas FRC-FRP
Varios paquetes de software que se pueden utilizar adaptados a métodos de prueba específicos.
Totalmente flexible: hay 14 canales disponibles para conectar cualquier sensor de carga/desplazamiento deseado
Adecuado para:
Ensayos de tracción conforme a EN y ASTM hasta 150 kN
Ensayos bajo control de desplazamiento y deformación en hormigón FRC-FRP y Shotcrete
Pruebas de estabilidad Marshall según EN y ASTM
Pruebas Duriez conformes a EN y NF
Pruebas CBR conformes a ASTM y EN
Ensayos de compresión sobre cemento, hormigón y otros materiales.
Ensayos de flexión y tensión en diversos materiales.

ESPECIFICACIONES
Marco:
Carga máxima en compresión 250 kN
Carga máxima en tensión 150 kN
Máx. juego vertical, sin accesorios 930 milímetros
Distancia entre columnas 650 milímetros
Viaje de cruceta 400 milímetros
Resolución de desplazamiento de cruceta 0,0001 milímetros
Rango de velocidad de prueba 0,0001 a 175 (105 a carga completa) mm/min
Rango de tasa de carga 1 a 9999 N/s
Fuerza 1 kilovatio
Dimensiones totales (hxlxd) 2100x960x800mm
Peso aproximado. 600 kilos
Hardware:
131.000 puntos de resolución efectiva
Control PID de bucle cerrado de alta frecuencia
Frecuencia de control 500 Hz
Frecuencia de muestreo 250 Hz
4 canales para células de carga (no simultáneos)
6 canales para medida de valores de desplazamiento con transductores (LVDT, magnetoestrictivos, potenciométricos)
4 canales para medida de deformación con galgas extensométricas
Encoder de alta resolución (0,0001 mm)
La memorización de la curva de calibración permite conectar y utilizar los sensores inmediatamente
Linealización digital de la curva de calibración (multicoeficiente)

Software:
El software DATAMANAGER (se incluye una PC de alta especificación) permite el control remoto de todo el sistema y la ejecución automática de la prueba, que incluye: aproximación rápida, puesta a cero, ejecución de la prueba, interrupción automática de la prueba después de que la muestra falle o se alcance el objetivo establecido por el usuario. , gestión numérica y gráfica de los resultados de las pruebas.

NORMAS
Ensayo bajo control de desplazamiento (ASTM C1609, EN 14488-3)
Determinación del módulo de elasticidad (EN 13412)
