Medidor De Flujo De Calor

Description

Instrumento para la medición de la conductividad térmica en estado estacionario de muestras tales como productos de aislamiento y materiales de construcción.
La Generación II Thermtest HFM ha sido diseñado para combinar la más alta precisión, repetibilidad, rango de temperatura más amplio y rendimiento.
Cumple con las normas internacionales ASTM C518, C1784, ISO 8301, JIS A1412, EN 12667, and EN 12664.
El HFM 100 está controlado por una plataforma de software de ventanas inteligentes, que permite el control automatizado de las pruebas a varias temperaturas para una máxima eficiencia.
– Materiales: Espumas, Sólidos, Textiles, Polímeros, Madera y Hormigón.
-Sensores / Sensores de flujo (x2)
-Termopares de superficie / Tres por cada sensor FLUX
-Aplicaciones / Testeo general
-Dirección / Através del espesor
-Rango de conductividad térmica: 0.035 a 3.5 BTU // (hr-ft²-°F)/in // 0.005 a 0.5 W/mK
-Se puede ampliar Hasta 2,5 W/m K (17,3 BTU/(hr·ft·°F) con el kit TC
-Tiempo de medición / 30 a 40 minutos
-Reproducibilidad de la conductividad térmica: +/- 1%
-Precisión: / ± 1 a 2%
-Precisión de conductividad térmica: 3%
-Rango medio de temperatura: -5 a 158F // -15 a 65C
-Rango de temperatura de la placa: -4 a 167F // -20 a 70C
-Precisión del termopar: +/- 0.018F // 0.01C
-Dimensiones de la muestra: hasta 12 x 12 pulgadas // 300 x 300 mm
-Espesor de la muestra: hasta 4 pulgadas // hasta 100 mm
-Resolución del espesor: +/- 0.004 pulgadas // 0.1 mm
-Normas: ASTM C518, ISO 8301, JIS A 1412, DIN EN 12939, DIN EN 13163, DIN EN 12664 y DIN EN 126.
El medidor de flujo de calor (HFM-100 y HFM-50) usa una técnica fácil para medir la resistencia térmica y la conductividad térmica de productos para aislamiento, materiales de construcción, empaques y ensamblajes. La conductividad térmica es una medida de la capacidad de un material para conducir calor y puede ser fundamental para definir la eficiencia energética y el rendimiento térmico de los materiales. El Thermtest HFM ha sido diseñado y fabricado para combinar la mayor precisión, repetibilidad, rango de temperatura más amplio y rendimiento, líder en la industria, excepcional para cumplir con los requisitos de las normas internacionales, incluidas ASTM C518, C1784, ISO 8301, JIS A1412, EN 12667 y EN 1266.
Modo de Operación:

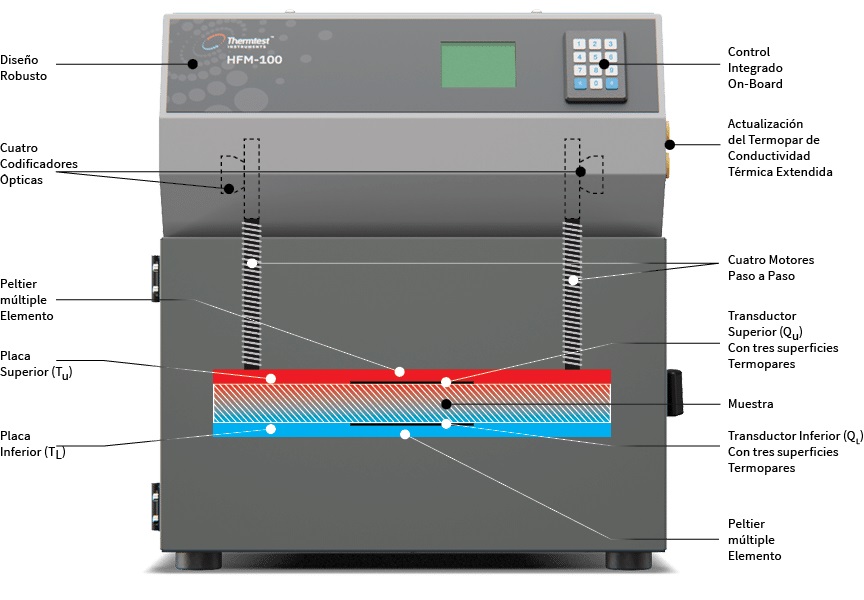

El instrumento HFM-100/HFM-50 de segunda generación es una excelente opción para realizar mediciones de conductividad térmica en estado estacionario de muestras tales como productos de aislamiento y materiales de construcción. Thermtest ha diseñado cuidadosamente el medidor de flujo de calor (HFM) para cumplir con los requisitos de las normas internacionales, incluidas ASTM C518, C1784, ISO 8301, JIS A1412, EN 12667 y EN 12664. El funcionamiento del HFM es sencillo: una muestra se coloca entre dos Placas, Placa de calefacción – placas de enfriamiento, y la placa superior, impulsada por motores paso a paso colocados en cada esquina, que desciende para hacer contacto con la parte superior de la muestra. El contacto de la placa con la muestra de prueba se controla mediante una presión aplicada estándar o mediante un espesor de muestra definido por el usuario.
Los motores por pasos son controlados por codificadores ópticos individuales para medir el espesor de la muestra (L), al 0,05 mm (0,0019 in) menor. La lógica integrada en los motores por pasos permite que la placa superior detecte y ajuste a las muestras con variaciones de superficie, optimizando el contacto placa-muestra para las mediciones. Un sensor de flujo de calor está integrado en cada placa, y se usa para monitorear el flujo de calor (Q / A), generado debido a la diferencia de temperatura (T) entre la placa superior e inferior a intervalos regulares, hasta que el flujo de calor en estado estacionario es detectado. El flujo de calor compuesto se utiliza para medir la resistencia térmica (R) y calcular la conductividad térmica de acuerdo con la ley de Fourier.
ecuación Medidor de Flujo de Calor.
