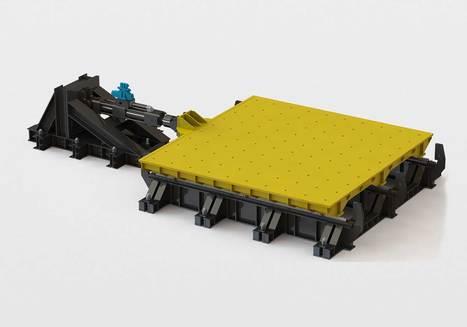

Mesa Agitadora Hidráulica De Dos Ejes Mod X-1810

Description

Mesa vibratoria de dos ejes
– 2 ejes
– Mesa superior: 1,2 x 1,2 m
– Máxima: Carga útil: 100 kg
– Carrera máxima: +/- 200 mm
– Frecuencias de funcionamiento: 0 – 50 Hz
– Aceleración máxima: 1 g
– Velocidad máxima: 1 m/s / Grupo hidráulico Controlador / Software
CARACTERÍSTICAS TÉCNICAS:
La Mesa permite el movimiento bidimensional en un plano horizontal.
El rango de movimiento debe ser > 100 mm en ambos sentidos en cada dirección.
La mesa es hidráulica.
Permite ensayar probetas de hasta 100 kg a aceleraciones de 1g.
Permite especificar señales de tipo senoidal, así como reproducir los datos de registros reales de sismos escalados.
El movimiento (desplazamientos y aceleraciones) podrá ser registrado en tiempo real (el sistema incluirá sensores de aceleración).
bajo nivel de ruido.
Incorpora un sistema de adquisición de datos con un mínimo de 6 canales.
Incorpora PC dedicado con Software (licenciado) para la gestión de la mesa y para el procesamiento de datos.
Incluye amplificador de potencia.
Incorpora una estructura de prueba que permite mostrar el funcionamiento del equipo (por ejemplo, un amortiguador de masa activa de un nivel).
Dimensiones del equipo de planta: < 1,2 m x < 1,2 m. Incluye agujeros para fijar el equipo al suelo. Dimensiones para la colocación de especímenes: > 0,70m x > 0,70m, con orificios de montaje para fijar los especímenes a ensayar.
Ancho de banda operativo: 0-10 HZ.
Resolución conjunta: 0,1 micras.
Incluye cables para paro de emergencia, para conectar sensores, para conectar canal de salida, cable para transmitir señal de compuerta de masa activa, cable para alimentación de compuerta de masa activa.
La mesa incluye los siguientes componentes
Actuadores dinámicos 50kN mod CMB/LBR/50mm/DS
La unidad hidráulica incluye:
ACTUADOR HIDRÁULICO LBR fabricado en acero de alta calidad con doble espesor de varilla cromada para ensayos estáticos y dinámicos,
Capacidad estática: +/- 50 kN 210 bar
Carrera: 100 mm
Extremo de rosca macho en el vástago del pistón M .
Recortes especiales del sistema anti desgaste adecuados para ciclos dinámicos con alta repetibilidad
Transductor magneto estrictivo
Presión de funcionamiento: 210 bares
Presión de prueba: 450 bar
Completo con placa de fijación, tubo protector
COLECTOR DE SERVICIO
Caudal máximo: 100 L/min
Filtro para protección de la servoválvula, electroválvulas de seguridad
Acoplamiento directo al actuador y adecuado para servoválvulas individuales de la serie Moog o Rexroth
Acumulador de presión y retorno de 1 y 0,5 litros para la amortiguación de vibraciones
SERVOVALVULA (S/V) 3 ETAPAS MOOG modelo D661 o equivalente.
Flujo nominal: 100 L/min
CELDA DE CARGA, MODELO TC4
Capacidad estática nominal: +/- 200 kN
Sensibilidad: +/- 2 mV/V
Clase de precisión 1
No linealidad = 0,05% FS
Histéresis = 0,05% FS
base giratoria con clasificación de fatiga
las articulaciones permiten el movimiento de rotación alrededor de una bola central con tracción sin holgura – capacidad de carga de compresión
Especificaciones técnicas
Fuerza dinámica kN 150
Ángulo de inclinación -17°; +17°
Ángulo de giro -80°; +90°
Peso kg 29,5
