Modulo De Presion Hidrostatica

Description

DESCRIPCION
En los estudios de problemas asociados con fluidos en reposo, la estática de fluidos generalmente llamada hidrostática trata varios conceptos asociados con fluidos en reposo, por lo que la estática de fluidos se utiliza para determinar las fuerzas que actúan sobre cuerpos flotantes o sumergidos.
El diseño de muchos sistemas de ingeniería, como represas y tanques de almacenamiento de líquidos, requiere determinar las fuerzas que actúan sobre las superficies usando estática de fluidos.
La descripción completa de la fuerza hidrostática resultante sobre un plano sumergido o una superficie curva requiere la determinación de la magnitud, dirección y línea de acción de la fuerza.
Destinado a apoyar las clases teóricas, el equipo permite demostraciones teóricas y prácticas relacionadas con la presión hidrostática actuando sobre superficies planas y discusiones relacionadas con el baricentro, centro de presión, fuerza hidrostática, entre otros enfoques hidrostáticos.

CARACTERISTICAS

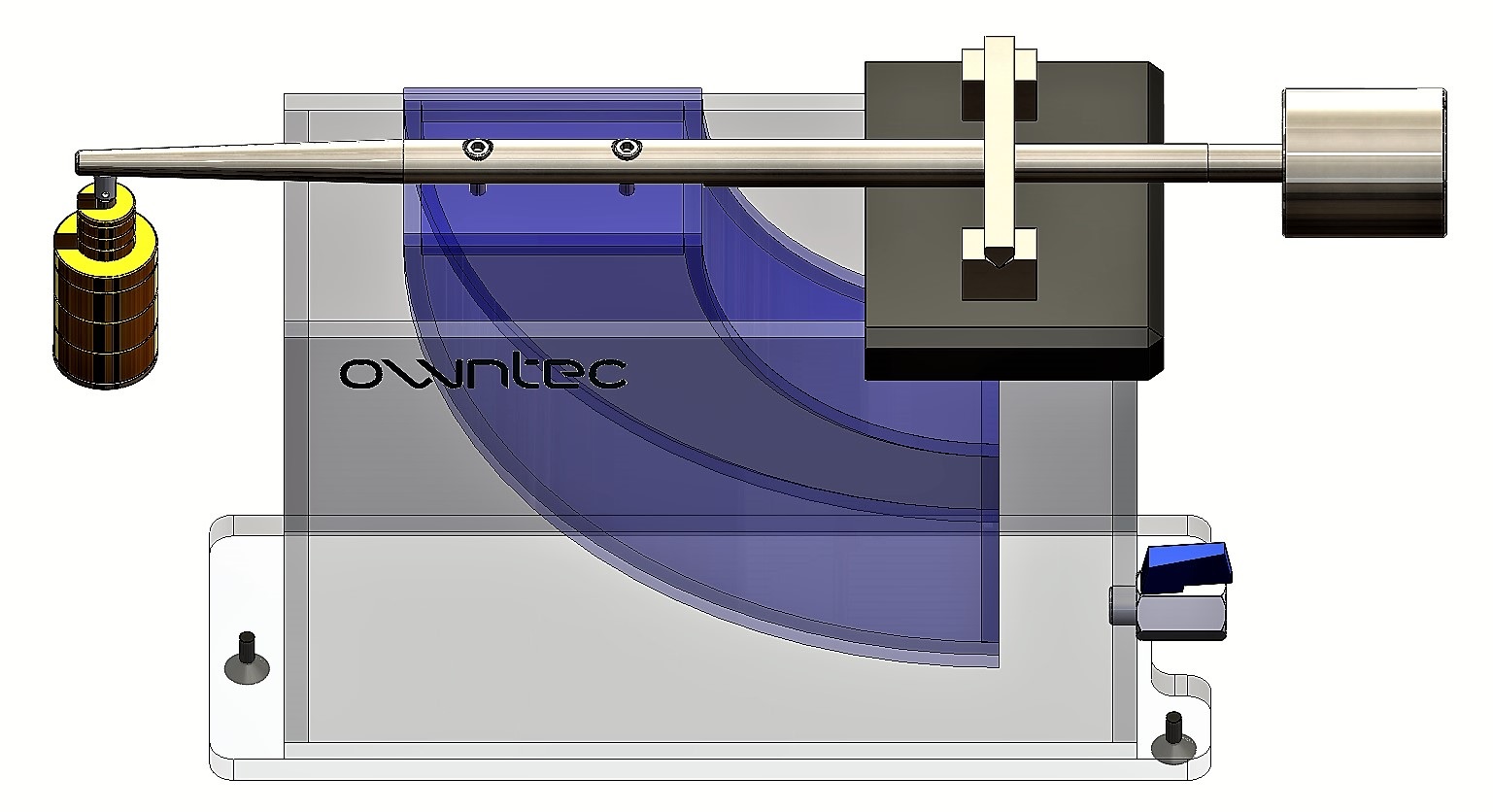

El equipo está compuesto por un depósito, que sirve de soporte para el conjunto del elemento curvo de estudio.
El depósito es de acrílico transparente, con válvula tipo microesfera para permitir el vaciado, con pies niveladores y nivel de burbuja.
El conjunto de elementos curvos se compone de soporte para la barra de apoyo, contrapeso con ajuste para nivelación, conjunto de cargas para establecer el equilibrio, nivel de burbuja tubular y elemento curvo fabricado en acrílico, con escala graduada en la cara, ángulo de 90º y sección rectangular.
Especificaciones técnicas:
Dimensiones máximas: 450 mm x 120 mm x 280 mm;
Radio exterior del elemento curvo: 200 mm;
Radio interior del elemento curvo: 100 mm;
Carga la longitud del brazo de palanca: 300 mm;
Sección transversal del bloque curvo: 75 x 100 mm;
Capacidad total del depósito: 4,7 litros;
Juego de cargas de: 1 unidad de 25g, 1 unidad de 50g y 2 unidades de 100g.

APLICACIONES
El equipo MF 102 – Módulo de Presión Hidrostática, permite realizar actividades prácticas de apoyo, los planteamientos teóricos relacionados con:
Presión hidrostática de un líquido en reposo;
Baricentro del área de una figura geométrica regular y momento de inercia;
Fuerza debido a la presión hidrostática;
Determinación del centro de presión;
Fuerza hidrostática sobre una superficie plana rectangular vertical.
