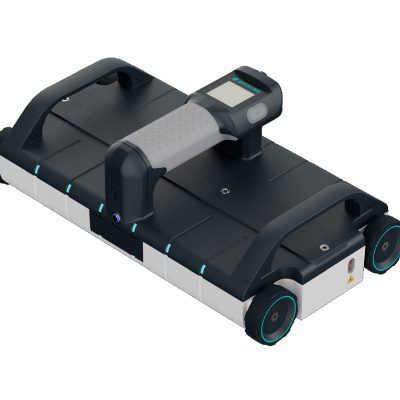

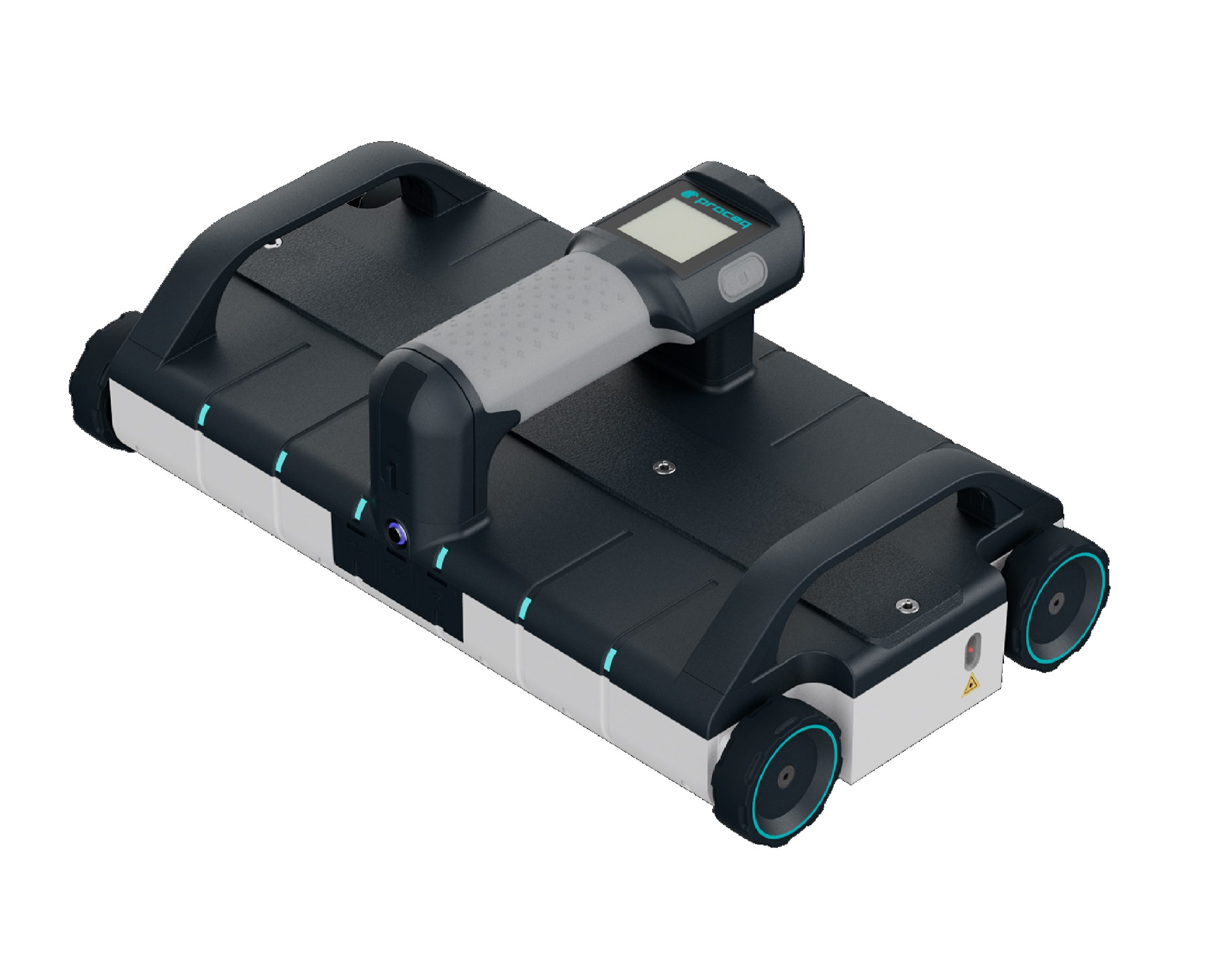

Radar De Penetración Terrestre Con Juego De Sensores

Description

GP8100
Este equipo esta compuesto por:
-1 unidad base
-2x paquete de baterías cada uno incluye 8x batería NiMH recargable
-fuente de alimentación
-Proceq Live Wi-Fi
-módulo
-correa de transporte
-tiza
-papel cuadriculado
-papel AR
-inicio rápido guía
-maletín de transporte.
Conjunto de GPR de hormigón portátil altamente productivo, que permite la detección rápida de objetos y una recopilación de datos superior.
-Gran ancho de escaneo, alta velocidad de escaneo y la mejor profundidad de penetración de su clase
-Detección rápida de objetos de cualquier tamaño con la vista de escaneo superlínea
-Recopilación de datos GPR densos y precisos en un escaneo de superlínea
Aplicaciones:
-Inspección de hormigón de grandes áreas en todos los edificios o cubiertas de puentes
-Detección de objetos y prevención de daños antes de perforar, extraer muestras o cortar el hormigón
-Recopilación de datos GPR para evaluación estructural de hormigón y datos de posprocesamiento
Productividad:
Aumente la eficiencia de escaneo con un ancho de escaneo efectivo de 25 cm y una profundidad de penetración de 80 cm, un escaneo equivale a 6 escaneos de línea clásicos.
Visualización:
La detección de objetos de todos los tamaños y el marcado en superficies de hormigón nunca ha sido tan fácil y rápido con la vista de escaneo Superline.
Densidad:
La alta velocidad de escaneo de 1’200 escaneos/s permite una recopilación de datos GPR muy densa en solo un escaneo de superlínea, que se puede visualizar en 6 escaneos de línea clásicos.
Especificaciones técnicas:
Modos de medición:
-Escaneo Superline (1000 m / 3281 pies)
-Escaneo de área (con cuadrícula flexible de hasta 100 m2 / 1076 pies2)
Modos de revisión:
-Superline scan¹
-A-scan (incl. envolvente) Vista migrada
-Vista
-no migrada Vista
-dividida¹ Vista de intervalo
-de tiempo²
-Vista 3D básica
-AR
visualización avanzada:
-Vista de división de tiempo Pro Vista 3D
-Realidad aumentada (AR)
Informes:
Integración del espacio de trabajo Exportación
automática de Logbook
SEG-Y
Generación instantánea de informes
Compartir a través de URL
Exportar formatos: JPG / PNG / CSV / SEGY / HTML
Especificaciones de la unidad de visualización:
Se recomienda el último iPad de Apple®
(iPad con iOS 11.0 y superior)
Tamaño de pantalla: de 7,9″ a 12,9″
Resolución: hasta 2732 por 2048
Memoria: hasta 2 TB
Peso: hasta 301 g / 10,6 oz
Cámara: hasta 12 MP Gran angular y ultra gran angular de 10 MP
Opcional: USB-C, 5G, Face ID
Sensores de la unidad de visualización:
Escáner LiDAR (opcional)
Giroscopio de tres ejes
Acelerómetro
Sensor de luz ambiental
Barómetro
GPS/GNSS integrado
Tecnología de Radar:
-GPR de onda continua de frecuencia escalonada (SFCW)
Rango de frecuencia modulada:
-400 – 4000 MHz
Profundidad de penetración:
-80 cm/31,5 pulgadas
Batería:
Paquete removible seguro para vuelos, 8x AA (NiMH)
Dimensiones:
-Largo:41,5 x ancho:22,5 x profundidad:13,2 cm
-largo:16,3 x ancho:8,9 x profundidad:5,2 pulgadas
-Peso:3,0 kg / 6,6 libras (sin paquete de batería)
Claridad del piso:
-0,8 cm/0,32 pulgadas
Antenas:
-6
Distancia de la antena al borde:
-8,3 cm/3,27 pulgadas
Características especiales:
Tracción en todas las ruedas con ruedas de alta tracción y guía de luz láser Anclaje de USB-C al banco de energía
Conexiones:
-Wi-Fi (802.11n) a la unidad de visualización
-USB-C para áreas restringidas de Wi-Fi
Autonomía:
3h (Hasta 8 horas con el banco de energía estándar de 10’000 mAh, no incluido)
Cumple con las siguientes normas directrices: ACI 228.2R.98 / ASTM D4748-10 / ASTM D6087-08 / ASTM D6432-11 / EN 302066 – ETSI
