Sistema De Presión De Aire/Agua Y Paneles De Control

Description

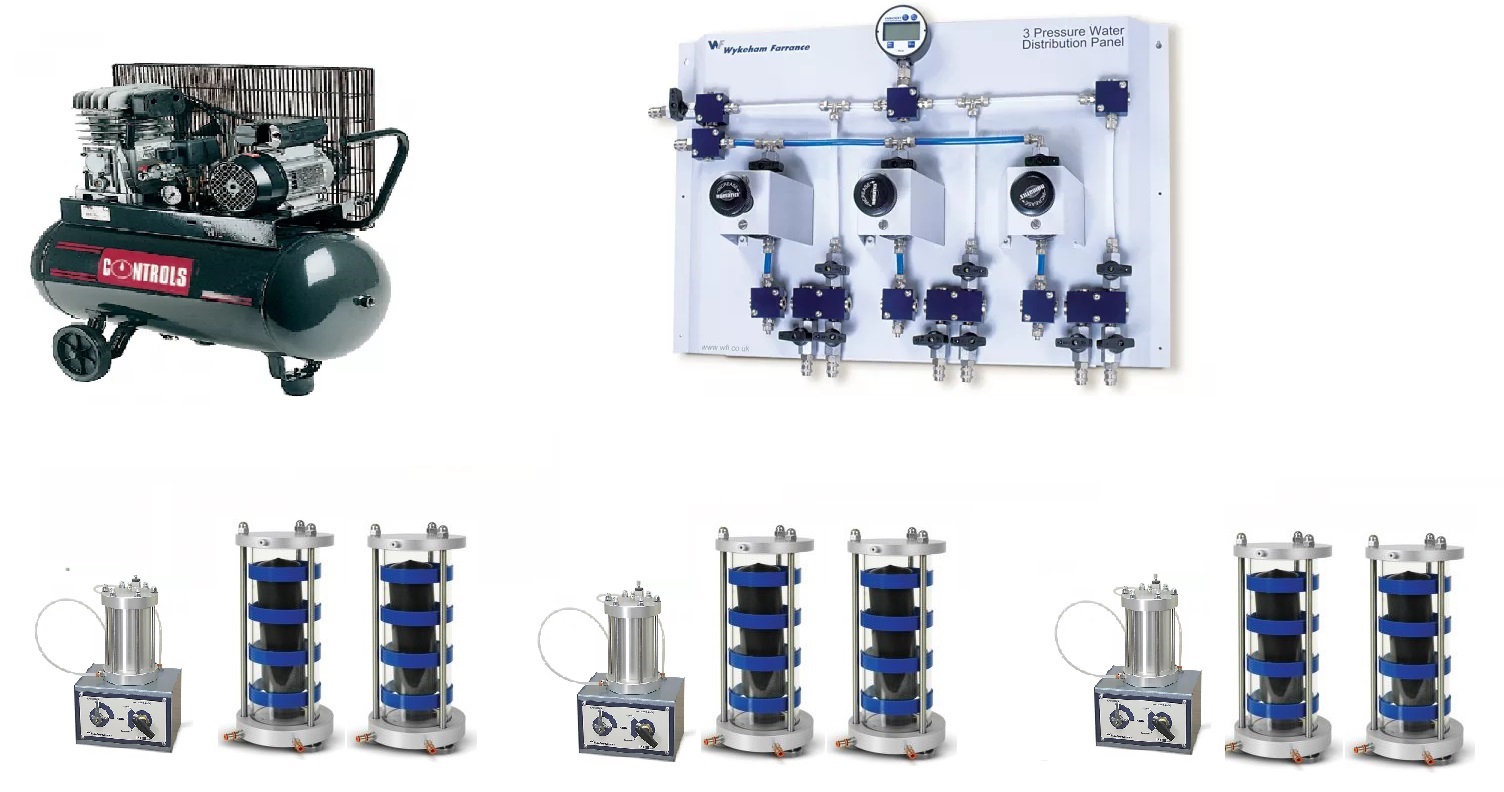

– Compresor de aire de laboratorio. 8 BAR máx. de presión constante. 230V/50Hz/1Ph
86-D2015-CONTROLS QT=01
máx. Presión 10 bares
máx. Presión (uso continuo) 8 barras
Capacidad del tanque 50 litros
Flujo de aire 14 m 3 / hora
Fuerza 1,5 kilovatios
Dimensiones totales (mm) 850 x 355 x 675 (altura)
Peso aproximado.: 44 kg
-Panel de distribución para tres líneas, con reguladores de aire y salidas de a 3 manómetros de control de presión28-WF4331-CONTROLS QT=02
– Tubo de nylon 4 x 6 mm dia 20 m bobina
28-WF0490-CONTROLS QT=02
– Interfaz aire/agua de la vejiga con cámara de bandas de 1000 kPa.
28-WF4320-CONTROLS QT=06
– Aparato de cambio de volumen automático, Capacidad básica: 100 cm 3, Entrada de transductor: hasta 12 V CC.
28-WF4410-CONTROLS QT=03
Este aparato, cuando está conectado al sistema de adquisición de datos, proporciona una señal eléctrica directamente proporcional al volumen de agua que fluye a través de la unidad.
El aparato consta de un pistón conectado a un transductor lineal de 25 mm de recorrido y sellado contra una cámara de calibración maquinada con precisión para que el movimiento lineal del pistón sea exactamente proporcional al volumen de agua en la cámara de calibración. El aparato incluye el panel con sistema de válvula inversora para medir el caudal de agua en ambos sentidos.
Especificaciones Técnicas:
-Capacidad básica: 100 cm 3.
-Entrada de transductor: hasta 12 V CC.
-Precisión: ±0,1ml
-Dimensiones (lxprxh): 260x280x400
-Peso aprox.: 5 kg
– Transductor de presión 0-1000 kPa.
28-WF6300/A-CONTROLS QT=01
Los transductores de presión se utilizan para medir la presión de la celda, la contrapresión, la presión intersticial (agua o aire).
Deben conectarse a las celdas triaxiales mediante el bloque de desaireación adecuado.
Los transductores se basan en el principio de medición extensiométrica con galgas extensométricas en la base metálica.
Hay dos series disponibles según la compatibilidad con la máquina, consulte la tabla de especificaciones técnicas y compatibilidad de transductores.
Especificaciones técnicas:
Voltaje de entrada: 1-10
Tensión de salida: 1,5 mV/V
Resolución: infinito
Precisión: ±0,25 FSO
Temperatura [°C]: -40 a +105
Efecto de la temperatura*[FS/°C]: ±0.01%
cable removible: Sí
Dimensiones** [longitud x diámetro] : 15,2 x 2,7
Peso (gramos]: 130
– Bloque de desaireación QT=01
28-WF6310-CONTROLS
