Triaxial Dinámico – Módulo De Resiliencia

Description

TRIAXIAL DINÁMICO – MÓDULO DE RESILIENCIA
CÓDIGO MS151
Triaxial Dinámico – Módulo de Resiliencia permite ensayos triaxiales relacionados con la determinación del módulo de resiliencia y deformación permanente del suelo.
Los suelos de subrasante, así como los suelos y gravas que componen las capas de los pavimentos, los cuales pueden estar compuestos por un solo material o múltiples opciones de mezclas mejoradas o estabilizados granulométrica o químicamente, presentan gran variación en su constitución y características mecánicas. Por tanto, conocer su comportamiento es fundamental para que sea posible diseñar las más variadas estructuras multicapa de forma racional y optimizada.
Un parámetro esencial para la realización de adecuados análisis mecanicistas de las citadas estructuras es el Módulo de Resiliencia de las capas que las componen. Otro dato importante en muchos estudios es el comportamiento de las capas frente a las deformaciones permanentes que sufren al ser sometidas a cargas repetidas. En el laboratorio, dicha información se obtiene experimentalmente mediante ensayos triaxiales dinámicos, en los que se someten probetas a aplicaciones de cargas cíclicas, cuyos resultados permiten generar modelos de comportamiento.
A través de una interfaz de pantalla táctil, es posible programar el equipo para producir diferentes condiciones de carga cíclica o velocidades de avance, con pruebas preprogramadas de acuerdo con las normas DNIT 134/2018-ME, -DNIT 181/2018-ME, DNIT 179/2018 – Es decir, también es posible utilizar estándares internacionales u otras condiciones que desee analizar (previa consulta).
CARACTERISTICAS

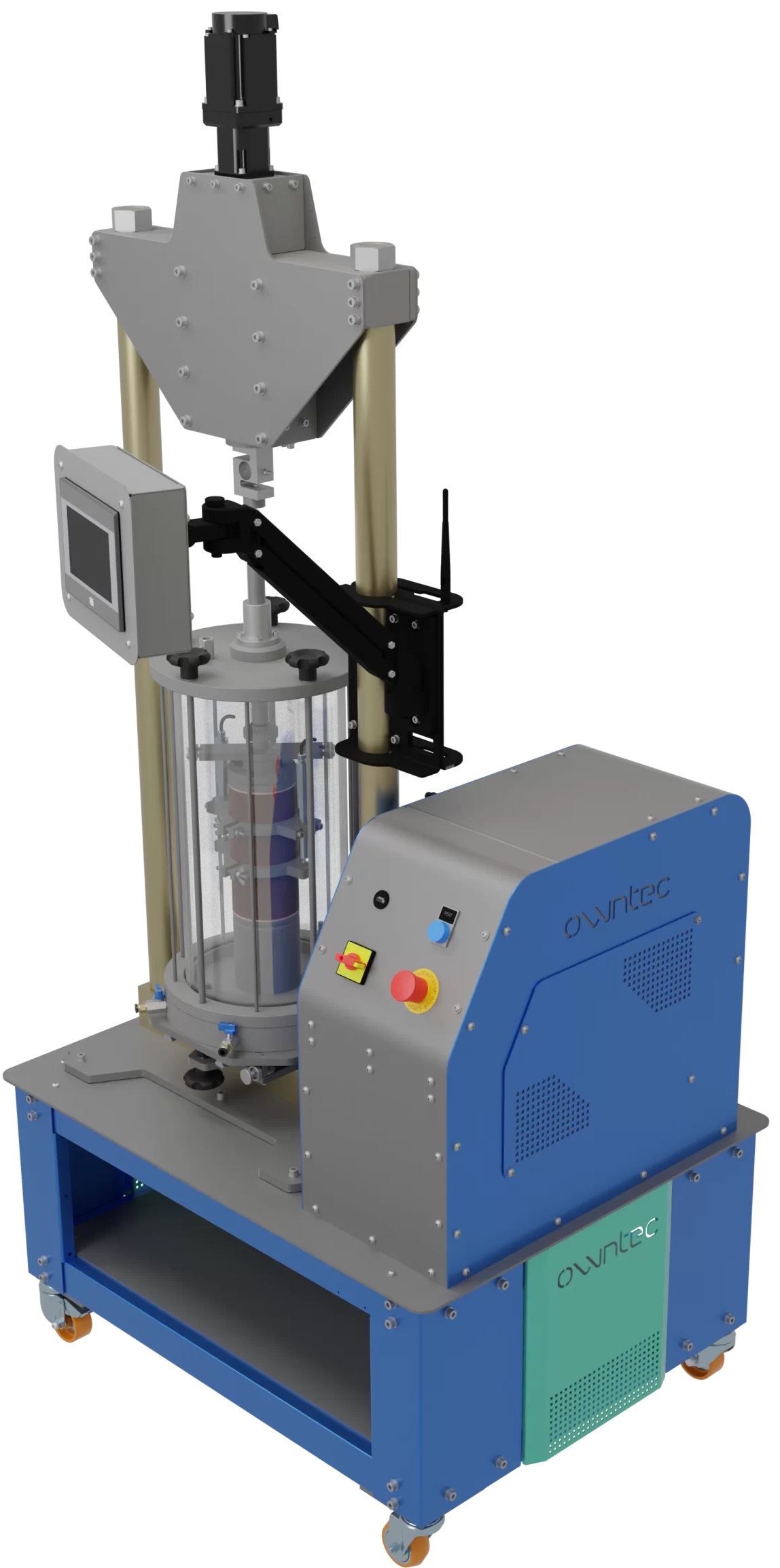

Equipo compuesto por un banco móvil, con estructura de acero que soporta la prensa de carga dinámica, la celda triaxial, el sistema de control de presión neumático y el panel de control.

La prensa consta de una robusta estructura de acero, con movimiento que se realiza en la parte superior, accionado por un servomotor que mueve el pistón de carga, donde también se instala la celda de carga y en la parte inferior se encuentra el pedestal para la instalación de la celda triaxial.

Con la aplicación de cargas cíclicas es posible realizar el ensayo de Módulo de Resiliencia a una frecuencia de 1 Hz, con un pulso (carga aplicada) de 0,1 s y un tiempo de descanso de 0,9 s, mientras que para el Ensayo de Deformación Permanente la frecuencia Se puede elegir entre 1, 2 y 5 Hz.

La celda triaxial está compuesta por una base y cabezal de aluminio, un cuerpo acrílico, placas porosas y varillas de acero. Acepta probetas (CPs) de Ø100 x 200 mm (u otras como opciones). Dispone de válvulas de bola conectadas a su base con conexiones de conexión rápida para conexión en diferentes puntos internos de la celda (presión de confinamiento, presión de poro y contrapresión). En el cabezal se instalan dos sensores de desplazamiento, diametralmente opuestos, para medir los desplazamientos de la probeta y en su base hay espaciadores para medir los ajustes de altura.

El sistema de control de presión neumático consta de válvula de regulación, manómetro, filtros, regulador electromecánico, sensor de presión y conexiones, permitiendo aplicar y mantener la presión según las necesidades del operador o previamente programada según normas.

El panel de control del equipo sigue estándares de seguridad, siendo el suministro eléctrico proporcionado por un cable multipolar con enchufe industrial y contando con interruptor diferencial residual (IDR), disyuntores, contactores de seguridad, relé de seguridad, interruptor de energización general con bloqueo, botón de emergencia con Botón de reinicio del relé de seguridad y bloqueo.

En el panel también se instala el IHM (interfaz hombre-máquina), donde se realiza toda la parametrización del equipo (velocidad de funcionamiento, desplazamientos, esfuerzos, etc.), control de funcionamiento del equipo (inicio de prueba y finalización de prueba) y seguimiento de variables. relacionados con el ensayo (presentación numérica y gráfica de variables como desplazamientos, fuerzas y tensiones aplicadas durante el ensayo).

Los datos obtenidos durante las pruebas se almacenan en un formato de archivo compatible con hojas de cálculo Excel en un soporte (pendrive) para su posterior uso en análisis más detallados.

El equipo MS 151 – Triaxial Dinámico tiene las siguientes características y especificaciones técnicas:

Dimensiones totales: 740 x 950 x 2090 mm (AnxPrxAl);
Interfaz hombre-máquina (HMI) Pantalla táctil de 7”;
Una ranura para pendrive;
Alimentación eléctrica: 220 V – 50/60 Hz;
Conexión a la red eléctrica mediante cable multipolar de PP y toma industrial o norma ABNT/NBR 14.136;
Dispositivos de seguridad (IDR, relé de seguridad, interruptor de emergencia, botón de reinicio del relé de seguridad);
Una pulsación
Servomotor con reductor planetario;
Sensor de fuerza (1 unidad): celda de carga con capacidad de 1000 kgf con resolución de 0,1 kgf;
Capacidad de carga máxima: 1000 kgf;
Velocidad de funcionamiento configurable: 0,001 a 10 mm/min;
Frecuencia: 1 Hz – Ciclo de 0,1 s de carga y 0,9 s de reposo;
Carrera del pistón: 100 mm;
Alimentación eléctrica: 220 V – 50/60 Hz;
Conexión a la red eléctrica mediante cable multipolar de PP y toma industrial o norma ABNT/NBR 14.136 ;
Dispositivos de seguridad (IDR, relé de seguridad, interruptor de emergencia, botón de reinicio del relé de seguridad);
Un sistema de control de presión
Un filtro con regulador y manómetro;
Un regulador electromecánico;
Un sensor de presión;
Un filtro de retorno;
Capacidad de presurización: 0 a 500 kPa (0 a 5 bar);
Resolución: 1 kPa;
¡No incluye compresor de aire!

Una celda para pruebas triaxiales.
Presión soportada 500 kPa (5 bar);
Camisa acrílica;
Registros de bolas con conexión rápida (cámara, tapa y base)
Eje guiado de baja fricción para aplicación de carga;
Dos sensores de desplazamiento con ajuste de altura;
Para probetas de Ø100 x 200 mm;
Base y cabezal de aluminio, elevadores de acero inoxidable;
Dos piedras porosas sinterizadas de Ø100 mm;
Dos membranas de látex para probetas de Ø100 mm;
Cuatro juntas tóricas para Ø100 mm.
Accesorios Opcionales:
Moldes tripartitos para probetas de Ø100 x 200 mm y Ø150 x 300 mm;
Revestimiento para probetas de Ø100 x 200 mm y Ø150 x 300 mm;
Para probetas de Ø150 x 300 mm:
Base y cabezal de aluminio de Ø150 mm;
Dos piedras porosas sinterizadas de Ø150 mm;
Dos membranas de látex para probetas de Ø150 mm;
Cuatro juntas tóricas para Ø150 mm.

NORMAS Y APLICACIONES
El equipo MS 151 – Triaxial Dinámico permite realizar pruebas relacionadas con:
• Determinación del módulo de resiliencia según Normas DNIT134/2018-ME y DNIT 181/2018-ME ;
• Determinación de la deformación permanente según Norma DNIT179/2018-IE ,
Previa consulta, es posible implementar estándares internacionales u otras condiciones específicas que desee analizar.
