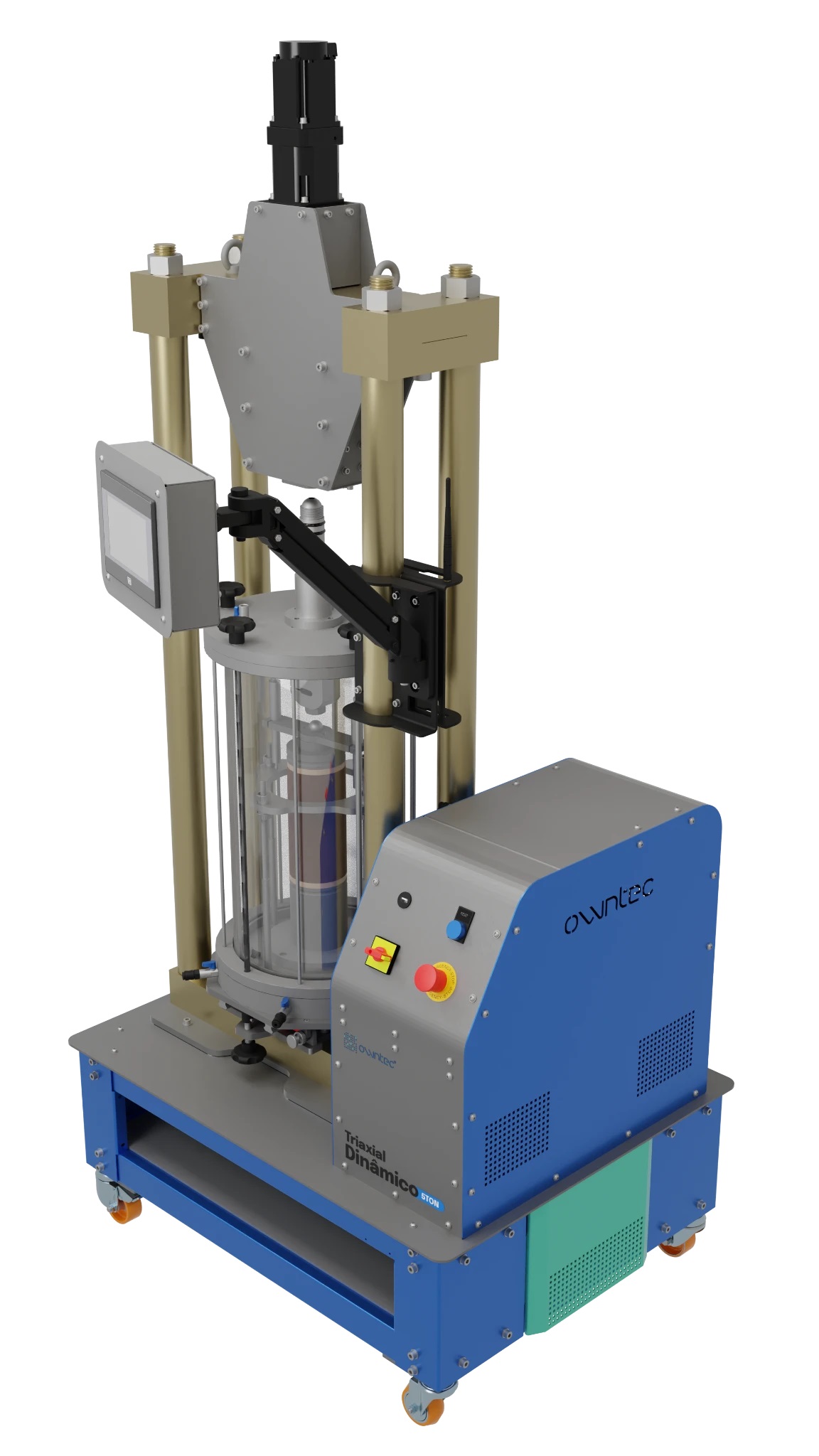

Triaxial Dinámico – Módulo De Resiliencia (50 Kn)

Description

Instalación y desmontaje de la celda triaxial del equipo. La prensa es capaz de aplicar cargas cíclicas a frecuencias de 1Hz (ciclo de 0,1s de carga y 0,9s de reposo), 2Hz (ciclo de 0,1s de carga y 0,4s de reposo) y 5Hz (ciclo de 0,1s de carga y 0,1s de reposo.
La Célula o Cámara Triaxial está compuesta por una base y cabezal de aluminio, con cuerpo de acrílico o policarbonato, placas porosas y varillas de acero. Estar sellado al medio ambiente, permitiendo realizar pruebas con presiones de hasta 500kPa (5 bar). Compatible con probetas (CPs) de Ø100x200mm y Ø150x300mm y cuenta con registros de bolas en su base con conexiones de conexión rápida para conexión en diferentes puntos internos de la cámara (presión de confinamiento, presión de poro y contrapresión). Los sensores de desplazamiento miden la altura relativa a la cabeza de la muestra y al tercio medio.
El sistema de control de presión neumático consta de válvula de regulación manual, manómetro, filtros, regulador electromecánico, sensor de presión y conexiones, permitiendo aplicar y mantener la presión según las necesidades del operador o previamente programada de acuerdo con las normas utilizadas.
El panel de control del equipo sigue normas de seguridad, con alimentación eléctrica suministrada mediante cable multipolar con enchufe industrial, además de contar con interruptor diferencial residual (IDR), disyuntores, contactores de seguridad, relé de seguridad, interruptor de energización general con bloqueo, botón de emergencia con Botón de bloqueo y relé de seguridad. En el panel encontrará una Interfaz Hombre-Máquina (HMI) con pantalla táctil de 7”, donde se realizará toda la parametrización del equipo (velocidad de operación, desplazamientos, esfuerzos, etc.), control de operación del equipo (inicio de la prueba y finalización del ensayo) y seguimiento de variables relacionadas con el ensayo (presentación numérica y gráfica de variables como desplazamientos, fuerzas y tensiones aplicadas durante el ensayo). La prueba permanece registrada en el dispositivo de almacenamiento de datos del dispositivo y puede verse en su pantalla, transferirse a medios portátiles o acceder a través de plataformas en la nube.
La plataforma web SGL.OWNLAB (sistema en la nube) conectada al equipo cuenta con monitoreo en tiempo real y control remoto de parámetros donde no es necesaria la interferencia del usuario. Donde es posible registrar las muestras que serán probadas además de almacenar imágenes relacionadas con la prueba. Es posible el registro de clientes para las pruebas, así como el análisis y posterior elaboración de informes. Finalmente, la plataforma permite accesos y permisos para cada usuario que la utiliza y accede.
Características y especificaciones técnicas:
• Dimensiones totales: 740 mm x 950 mm x 2065 mm (AnxPrxAl);
• Interfaz hombre-máquina (HMI) Pantalla táctil de 7”;
• Alimentación eléctrica: 220 V – 50/60 Hz;
• Conexión a la red eléctrica mediante cable multipolar del PP y toma industrial o norma ABNT/NBR 14.136;
• Dispositivos de seguridad (IDR, relé de seguridad, interruptor de emergencia, pulsador de rearme del relé de seguridad).
• Entrada USB para grabación de datos en un pendrive;
• Conexión Ethernet/Wifi a la nube para seguimiento remoto a través de plataforma web, con reporte a través de la misma.
Prensa:
• Servomotor con reductor planetario;
• Sensor de fuerza (1 unidad): celda de carga con capacidad de 5000 kgf con resolución de 0,5 kgf;
• Sensor de fuerza (1 unidad): celda de carga con capacidad de 1000 kgf con resolución de 0,1 kgf;
• Capacidad de carga máxima: 5000 kgf;
• Velocidad de funcionamiento configurable: 5 a 5000 mm/min;
• 2 LDVT 0-20,0 mm con resolución micrométrica;
• 2 LDVT 0-10,0 mm con resolución micrométrica;
• 2 LDVT 0-5,0 mm con resolución micrométrica;
• 2 LDVT 0-2,0 mm con resolución micrométrica;
• Carrera del pistón: 40 mm;
• Frecuencia: 1 Hz – Ciclo de 0,1 s de carga y 0,9 s de reposo;
• Ciclo de 0,1 s de carga y 0,9 s de reposo a 1 Hz;
• Ciclo de 0,1 s de carga y 0,4 s de reposo a 2 Hz.
• Ciclo de 0,1 s de carga y 0,1 s de reposo a 5 Hz.
Sistema de control de presión:
• 1 filtro con regulador y manómetro;
• 1 regulador electromecánico;
• 1 filtro de retorno;
• Un sensor de presión de 5 bares;
• Capacidad de presurización: 0 a 500 kPa (0 a 5 bar);
• Resolución: 0,125 kPa;

Cámara triaxial triaxial:
• Sostiene muestras de Ø100×200 mm o Ø150×300 mm;
• Base y cabezal de aluminio, elevadores de acero inoxidable;
• Cápsula acrílica transparente;
• Válvulas de bola con conexión de acoplamiento rápido (presión de confinamiento, presión de poro y contrapresión);
• Presión máxima 500 kPa (5 bar);
• Eje guiado de acero inoxidable rectificado de baja fricción para aplicación de carga;
• Dos sensores de desplazamiento con ajuste de altura;
• Base móvil para cámara triaxial que facilita la instalación de la cámara y el montaje de la probeta.
• Para probetas de Ø100 x 200 mm;
o Base y cabezal de aluminio de Ø100 mm;
o Dos piedras porosas sinterizadas de Ø100 mm;
o Dos membranas de látex para probetas de Ø100 mm;
o Cuatro juntas tóricas para Ø100 mm.

Accesorios compatibles e incluidos
• Moldes tripartitos para probetas de Ø100 x 200 mm y Ø150 x 300 mm;
• Encamisado para probetas de Ø100 x 200 mm y Ø150 x 300 mm;
• Para probetas de Ø150 x 300 mm:
o Base y cabezal de aluminio de Ø150 mm;
o Dos piedras porosas sinterizadas de Ø150 mm;
o Dos membranas de látex para probetas de Ø150 mm;
o Cuatro juntas tóricas para Ø150 mm.
o Soporte tercio medio con plantilla (33%)
o Soporte tercio medio con plantilla (80%)

Cumple con los estándares
•DNIT 134/2018-ME;
•DNIT 181/2018-ME;
•DNIT 179/2018-IE;
•Previa consulta, debería ser posible implementar otras normas y pruebas de laboratorio
