Triaxial Estatico Con 4 Camaras

Description

Los suelos, en general, presentan gran variación en su constitución y características mecánicas. Conocer sus propiedades y comportamientos es crucial para la confiabilidad del diseño y ejecución de obras civiles geotécnicas.

El equipo MS 154 – Estático Triaxial permite realizar ensayos triaxiales para obtener la resistencia al corte de los suelos , incluyendo información sobre deformabilidad y/o presiones de poro. Con el equipo es posible realizar ensayos triaxiales estáticos que permiten simular diferentes condiciones de drenaje y niveles de tensiones de interés para el problema geotécnico en estudio, sin imposición previa del plano de ruptura. El equipo Triaxial, de forma práctica, fácil y versátil, permite saturar la probeta mediante procesos de percolación con presión positiva, negativa y por contrapresión. En cuanto a los ensayos, es posible realizar los siguientes tipos de ensayos triaxiales estáticos:

UU (Q) – ensayo triaxial no densificado y no drenado, de acuerdo con ASTM D2850-2015 ;
CU o CIU (R): prueba triaxial isotrópicamente densa y sin drenaje de acuerdo con ASTM D4767-2011 e ISO 17892.9-2018 ;
CD o CID (S): prueba triaxial isotrópicamente densa y sin drenaje de acuerdo con ASTM D4767-2011 e ISO 17892.9-2018 ;
Opciones:
CAU – ensayo triaxial anisotrópicamente denso y sin drenaje de acuerdo con ISO-17892-9-2018 ;
CAD – ensayo triaxial engrosado y drenado anisotrópicamente según ISO-17892-9-2018 ;
CK 0 U – ensayo triaxial engrosado con deformación lateral evitada y sin drenaje;
CK 0 D – prueba triaxial engrosada con deformación lateral evitada y drenada;
E-UU – ensayo de extensión axial triaxial sin densificar ni drenar;
E-CU: prueba de extensión axial triaxial isotrópicamente densa y sin drenaje;
E-CD – ensayo de extensión axial triaxial compactado y drenado isotrópicamente;
E-CAU: prueba de extensión axial triaxial anisotrópicamente densa y sin drenaje;
E-CAD – ensayo de extensión axial triaxial compactado y drenado anisotrópicamente;
E-CK 0 U – ensayo de extensión axial engrosado triaxial con deformación lateral evitada y sin drenaje;
E-CK 0 D – ensayo de extensión axial triaxial densamente con deformación lateral prevenida y drenada;
EL-UU – prueba de extensión lateral triaxial no densificada y no drenada;
EL-CU: prueba de extensión lateral triaxial isotrópicamente densa y sin drenaje;
EL-CD: prueba de extensión lateral triaxial isotrópicamente densa y drenada;
EL-CAU: prueba de extensión lateral triaxial anisotrópicamente densa y sin drenaje;
EL-CAD – ensayo de extensión lateral triaxial, anisotrópicamente denso y drenado;
EL-CK 0 U – ensayo de extensión lateral triaxial densificado con deformación lateral evitada y sin drenaje;
EL-CK 0 D – ensayo de extensión lateral triaxial densificado con deformación lateral evitada y drenado.

Complementos de soporte a la operación:
• Saturación por gravedad, vacío u otro sistema de presión;
• Saturación por contrapresión con cálculo automático del Parámetro B;
• La densidad isotrópica se puede aplicar de dos formas:
o incrementales;
o Continuo;
• La densificación anisotrópica se puede realizar con las tres combinaciones siguientes:
o Isotrópico + constante p’ + constante k;
o k constante;
o Isotrópico + constante p’.
• Control manual de los PVC con mantenimiento de presión, medición de volumen y funciones de avance y retroceso acelerados que permiten llenar el sistema rápidamente;
• Pantalla de correcciones accesible para cambiar valores;
• Pantalla de ajuste para la configuración de adquisición de datos y criterios de finalización de pruebas

CARACTERISTICAS

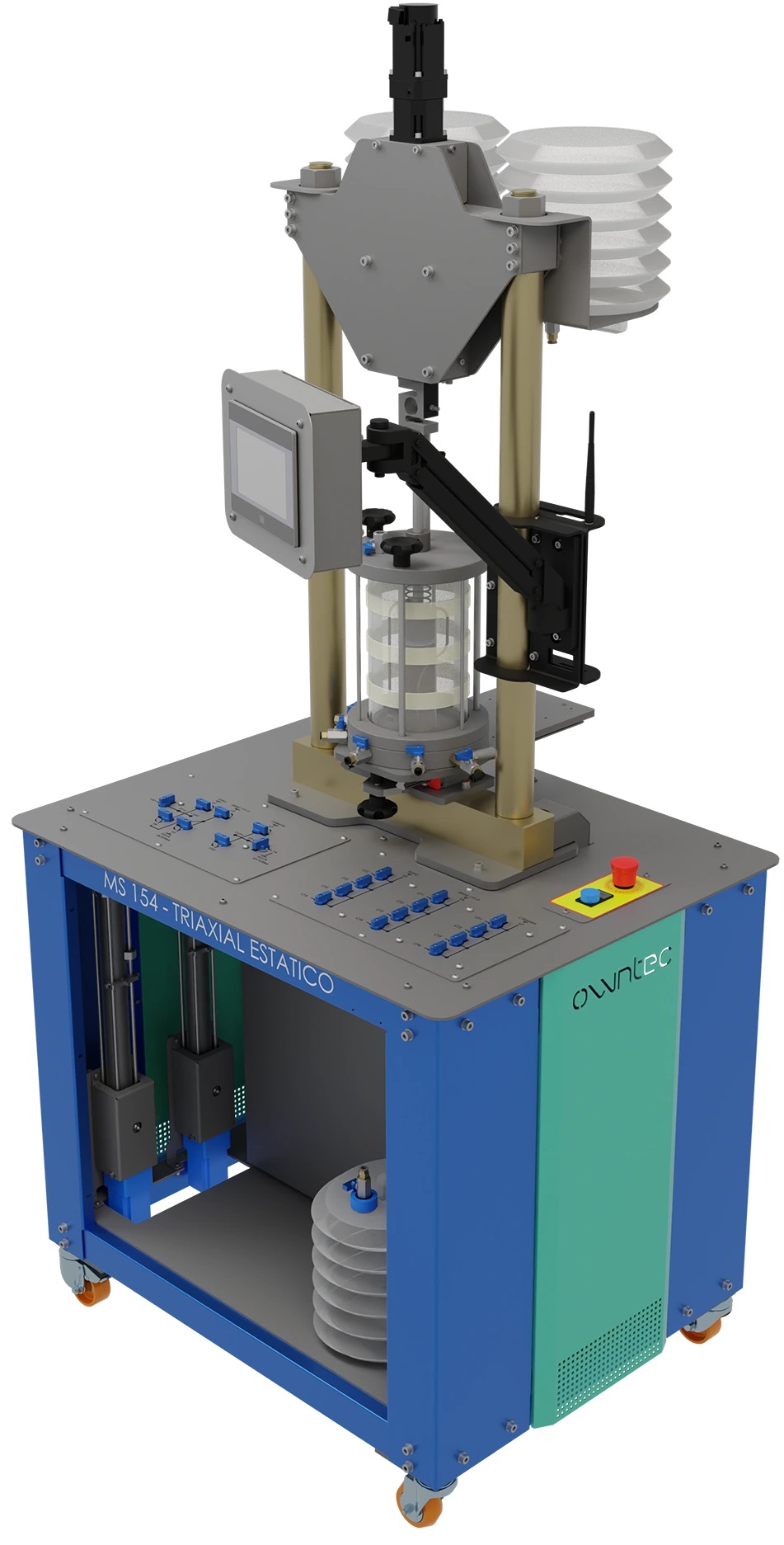

El equipo consta de una combinación de los siguientes conjuntos: la prensa, el panel de control, el sistema de control de volumen y presión (CVP), las células triaxiales y el software.

El sistema cuenta con dos unidades de control de volumen y presión, que contienen motores paso a paso, pistón, cilindro, transductores de presión, válvulas y conexiones neumáticas de conexión rápida.

A través de este sistema es posible controlar las presiones en diferentes puntos de forma independiente y también medir la variación de volumen en pruebas específicas. La dirección del flujo y la medición de la presión se realizan a través del colector. La celda triaxial está compuesta por una base y cabezal de aluminio, un cuerpo acrílico, placas porosas y varillas de acero. Acepta probetas (CP) con dimensiones de Ø50 x 100 mm. Tiene registros de bolas conectados a su base con conexiones de conexión rápida para conexión a la cámara, base y parte superior, permitiendo la aplicación y lectura de presión de confinamiento, presión de poro y vacío.

El software integrado en el equipo permite el control de pruebas a través de la interfaz hombre-máquina (HMI) del equipo, donde se pueden realizar parametrizaciones (definición del tipo de prueba, velocidad, carrera, presiones, etc.), control de operación (inicio y finalización de la prueba) y seguimiento de la prueba (presentación numérica y gráfica de las variables durante la prueba).

Dimensiones del equipo: 740 X 950 X 2090 mm (AnxPrxAl).

Una Prensa
• Servomotor con reductor planetario;
• Sensor de fuerza (1 unidad): celda de carga con capacidad de 1000 kgf con resolución de 0,1 kgf;
• Capacidad de carga máxima: 1000 kgf;
• Velocidad de funcionamiento configurable: 0,001 a 10 mm/min;
• Frecuencia: 1 Hz – Ciclo de 0,1 s de carga y 0,9 s de reposo;
• Carrera del pistón: 100 mm;
• Alimentación eléctrica: 220 V – 50/60 Hz;
• Conexión a la red eléctrica mediante cable multipolar de PP y toma industrial o norma ABNT/NBR 14.136 ;
• Dispositivos de seguridad (IDR, relé de seguridad, interruptor de emergencia, botón de reinicio del relé de seguridad);

Dos sistemas de control de volumen y presión
Cada uno contiene los siguientes elementos:
• Un motor paso a paso y un reductor;
• Un conjunto de cilindro y pistón;
• Capacidad de presurización: 0 – 1,0 MPa;
• Capacidad volumétrica: 200 cc;
• Resolución: 1 KPa / 0,01 cc;
• Alimentación eléctrica: 110/220 V – 50/60 Hz;
• Conexión a la red eléctrica mediante cable multipolar de PP y toma industrial;

Manifold
• De aluminio;
• Válvulas de bola;
• Tres sensores de presión: -0,1 a 1,0 MPa;

Una celda para pruebas triaxiales.
• Presión soportada 1,0 MPa;
• Camisa acrílica;
• Válvulas de bola con conexión rápida (cámara, tapa y base);
• Para muestras de Ø50 x 100 mm:
o Base y cabezal de aluminio de Ø50 x 100 mm;
o Dos piedras porosas sinterizadas de Ø50 mm;
o Dos membranas de látex para probetas de Ø50 mm;
o Cuatro juntas tóricas para Ø50 mm.

Accesorios Opcionales
• Expansor de membrana de látex Ø35 x 70 mm y Ø50 x 100 mm;
• Muelle partido para probetas de Ø35 x 70 mm y Ø50 x 100 mm;
• Enchufes con energía de compresión de 2,5 kgf o 4,53 kgf.
• Para muestras de Ø35 x 70 mm:
o Base y cabezal de aluminio de Ø35 x 70 mm;
o Dos piedras porosas sinterizadas de Ø35 mm;
o Dos membranas de látex para probetas de Ø35 mm;
o Cuatro juntas tóricas para Ø35 mm.

APLICACIONES

El equipo permite realizar las actividades prácticas que se enumeran a continuación:

1. Prueba de densidad escurrida (CD), con o sin saturación;
2. Ensayo densificado no drenado (CU), con o sin saturación;
3. Ensayo no densificado sin drenaje (UU), con o sin saturación;
4. Prueba anisotrópicamente densa, con o sin drenaje;
5. Prueba de compresión sencilla.
Previa consulta, es posible implementar estándares internacionales u otras condiciones específicas que desee analizar;
