Unidad De Adquisición De Datos

Description

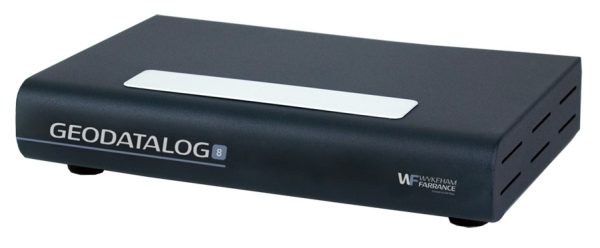

GEODATALOG 8 es un registrador de datos multipropósito que funciona conectado directamente a un PC. Los datos se transfieren automáticamente al PC en tiempo real para el seguimiento en vivo del progreso de las pruebas.

GEODATALOG 8 registra y monitorea en tiempo real las mediciones solicitadas para ensayos de mecánica de suelos, como: consolidación, corte, triaxial, permeabilidad y muchos otros.
Es compatible con celdas de carga extensiométricas, transductores de presión, transductores lineales LDT, transductores acondicionados LVDT, transductores de desplazamiento potenciométricos.

GEODATALOG 8 está diseñado con un concepto modular y flexible: hasta 8 instrumentos pueden formar una red y luego crear un sistema modular con hasta 64 canales independientes. La unidad de adquisición de datos se suministra completa con una licencia del software SOILMASTER T&A para la adquisición completa de datos de GEDOTALOG 8.

El software SOILMASTER T&A ofrece el registro de datos de ensayos manuales como consolidación, máquina de corte y triaxial, etc., además de la ejecución de ensayos y la adquisición de dispositivos automáticos de consolidación y corte. En los dispositivos manuales, la adquisición de datos para cada grupo es una tarea independiente que se puede iniciar/detener automáticamente con un modo específico de adquisición y registro. La
exportación de datos en formato ASCII está disponible para combinarse con nuestro Procesamiento y generación de informes SOILMASTER P&R para el posprocesamiento y la impresión de certificados de ensayo de acuerdo con las normas internacionales más importantes.

En caso de no querer conectar a PC el GEODATALOG 8 se puede suministrar con pantalla táctil externa opcional 30-WF6008/T, en esta configuración los canales en zona de adquisición se activan los 8 al mismo tiempo.

Hasta 8 canales de entrada independientes .
Configuración de red que admite hasta 64 canales independientes.
Conexión LAN/Ethernet a PC a través del software dedicado SOILMASTER T&A (licencia incluida)
Compatible con celdas de carga, transductores de presión, medidores de tensión y transductores de desplazamiento LDT/LVDT/potenciométricos.
Resolución efectiva: 131.000 puntos .
Frecuencia de muestreo: hasta 500 lecturas por segundo por canal.
Visualización numérica y gráfica de lecturas mediante software para PC.
Capacidad de sincronizar datos de presión y volumen de HYDROMATIC con datos de otros transductores conectados
El usuario puede agrupar y combinar los transductores para adaptarlos a diferentes aplicaciones.
Se pueden realizar múltiples pruebas (por ejemplo, de corte, de consolidación, triaxiales) en paralelo, cada una con relojes, canales y modos de registro independientes.
Pantalla táctil opcional disponible (ver accesorios)

Requiere PC conectada
Número de canales: 8
Modo de red: hasta 8 unidades
Frecuencia de muestreo: hasta 500 lecturas/segundo por canal
Resolución real: 131.000 puntos
Puerto de comunicación: LAN / Ethernet
Excitación (V EXC ): de 1 V a 10 V por cada par de canales (hasta 4)
Entrada del registrador de datos: 0-10 V; 0-20mA
Software: Licencia de SOILMASTER T&A (incluida)
Dimensiones aproximadas LxPxH [mm]:290x195x61
Peso aproximado [kg]: 1,6 kg
Alimentación: 110-220 V, 50-60 Hz, monofásica.
